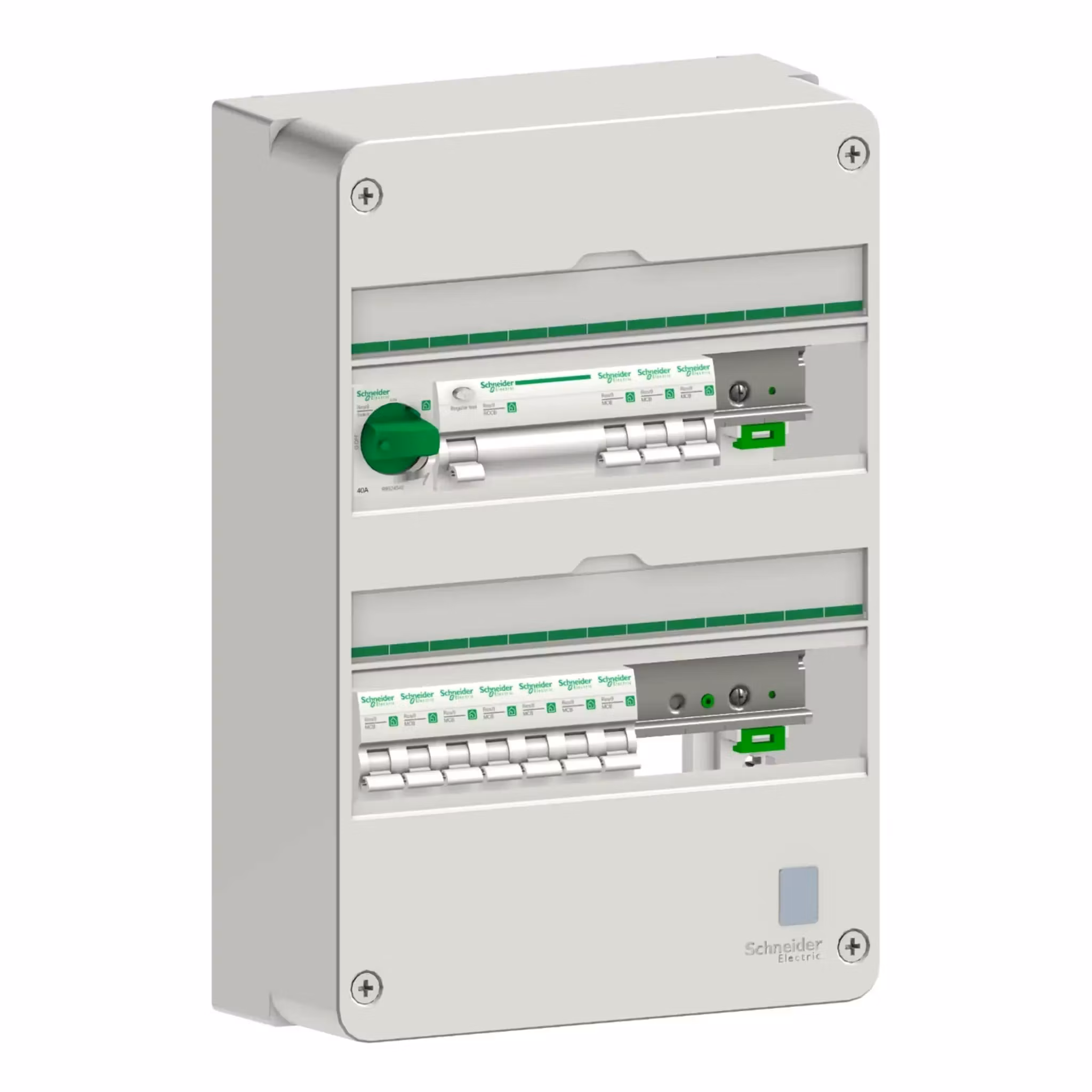

Förmonterad normcentral komplett med interna förbindningar. Centralen är bestyckad med: 1 st E2200827 Utvändig normkapsling IP30 Resi9 CX 2x13 mod, 1 st E2112667 Huvudbrytare 3 pol 40A med vred och kabel, 1 st E2165091 Jordfelsbrytare Resi9 4P 25A 30mA A, 3 st E2112653 Dvärgbrytare Resi9 1P C 16A, 7 st E2112651 Dvärgbrytare Resi9 1P C 10A, 1 st E2112673 Fasskena Resi9 3P 12 moduler 10mm2, 1 st E2112671 Fasskena Resi9 3P 9 moduler 10mm2, 1 st E2112669 Överkopplingsbygel mellan fasskenor. Beröringsskydd för fasskenan på oanvända anslutningar. Gruppförteckning.
Förmonterad normcentral bestående av: 1 kapsling, 3P huvudbrytare, 4P JFB, 10x1P MCB 10 och 16A, 2 faskenor, 1 bygling.
Teknisk Information
| Antal ljusgrupper | 7 |
| Antal jordfelsbrytare 30 mA | 1 |
| Överspänningsskydd | Nej |
| Avsäkring | Dvärg-/Jordfelsbrytare |
| Kapslingsklass (IP) | IP30 |
| Antal AFDD för bågskyddsanordningar | 0 |
| Antal direktgrupper | 0 |
| Antal faser | 3 |
| Antal grupper efter jordfelsbrytare | 10 |
| Antal jordfelsbrytare 300 mA | 0 |
| Antal personskyddsautomater | 0 |
| Antal poler huvudomkopplare | 3 |
| Antal utgående grupper | 10 |
| Bredd | 252 mm |
| Bredd i antal modulmellanrum | 14 |
| Djup | 108 mm |
| Dubbla jordfelsbrytare (RCD) | Nej |
| Huvudbrytare märkström | 40 A |
| Huvudströmbrytarskydd | Ja |
| Höjd | 375 mm |
| Låsbar | Nej |
| Lämpligt för data | Nej |
| Material hus/kapsling/stomme | Plast |
| Med eluttag | Nej |
| Med genomskinligt lock/kåpa | Nej |
| Med mätare | Nej |
| Med ringledningstransformator | Nej |
| Monteringsmetod | Utanpåliggande montage |
| Skydd delad last | Nej |
| Skydd hög integritet | Nej |
| Skydd inkommande RCD | Nej |
| Spisgrupp | Ingen |
| Spisgrupp lämplig som starkströmgrupp | Nej |
| Totalt antal grupper | 10 |
| Utbyggnad möjlig | Nej |
| Food Contact Material | Nej |
| REACH | Nej |
Vad är en förmonterad elcentral?
En förmonterad elcentral är en elektrisk styrenhet som är förinstallerad och färdigmonterad innan den levereras till platsen där den ska användas. Den används ofta för att förenkla installationen och minska tiden och arbetskraften som krävs för att sätta upp en elektrisk fördelningsanläggning. En förmonterad elcentral kan användas i olika sammanhang, inklusive bostäder, kommersiella byggnader och industrianläggningar.
Förmonterade elcentraler kan inkludera olika komponenter beroende på deras syfte och användning. Här är några vanliga komponenter som kan ingå:
Elcentral (elställ): Det är själva strukturramen som håller och skyddar de olika elektriska komponenterna. Elcentralen kan vara utformad för att rymma olika typer av apparatur, som strömbrytare, säkringar och mätinstrument.
Strömbrytare och säkringar: Dessa används för att bryta och skydda elcirkulationen vid överbelastning eller kortslutning. De är viktiga för att säkerställa en säker och stabil elfördelning.
Mätinstrument: För att mäta och övervaka elförbrukningen kan en förmonterad elcentral inkludera mätinstrument, såsom elmätare.
Kopplingsdon: Anslutningspunkter för att ansluta elledningar och distribuera ström till olika kretsar.
Överströmsskydd: Detta kan inkludera komponenter som säkringar eller brytare för att skydda mot överström i kretsarna.
Kabelkanaler och kablage: För att organisera och skydda kablar kan förmonterade elcentraler innehålla kabelkanaler och färdigt kopplade kablar.
Fördelarna med förmonterade elcentraler inkluderar enklare installation, minskad risk för felaktig koppling och minskad tid och arbetskraft. Dessutom kan de bidra till att standardisera och förenkla elektriska installationer i olika typer av byggnader och anläggningar.
Vad gör en elcentral?
En elcentral, även kallad elställ eller fördelningscentral, har huvudsakligen två huvuduppgifter: att fördela och styra elektrisk ström samt att erbjuda skydd för elsystemet och dess användare. Här är några grundläggande funktioner och komponenter i en typisk elcentral:
Fördelning av elektrisk ström: Elcentralen tar emot den inkommande elkraften från huvudströmkällan, vanligtvis huvudströmbrytaren eller huvudsäkringen, och fördelar den till olika kretsar i byggnaden. Dessa kretsar kan vara anslutna till olika rum, apparater och elektriska enheter.
Huvudsäkring eller huvudbrytare: Elcentralen har en huvudsäkring eller huvudbrytare som skyddar hela elsystemet. Om det uppstår överbelastning eller fel i någon av kretsarna bryts huvudströmmen automatiskt av för att förhindra skador och minimera brandrisken.
Strömbrytare och säkringar: Varje krets i elcentralen är utrustad med en strömbrytare eller säkring. Dessa komponenter används för att bryta strömmen om det uppstår problem i den specifika kretsen, till exempel vid överbelastning eller kortslutning.
Jordfelsbrytare (JFB): För att skydda mot farliga jordfel, där ström avviker från den normala vägen, kan elcentralen innehålla jordfelsbrytare. Jordfelsbrytaren bryter strömmen om den upptäcker en obalans mellan ström som går ut och ström som återvänder via jord.
Mätinstrument: Elcentralen kan innehålla mätinstrument för att övervaka och mäta elförbrukningen i byggnaden. Detta kan inkludera elmätare och energimätare.
Sammanfattningsvis fungerar en elcentral som navet för hela det elektriska systemet i en byggnad, där strömmen fördelas och övervakas. Den har säkerhetsmekanismer för att förhindra överbelastning och kortslutning, vilket hjälper till att skydda både människor och egendom från elektriska risker.
