Elcentraler/Kapslingar
Här hittar du elcentraler och förmonterade normcentraler för elfördelning i bostäder och mindre fastigheter. En förmonterad central kan innehålla kapsling, huvudbrytare, jordfelsbrytare, dvärgbrytare, fasskenor och gruppförteckning. Kontrollera alltid antal grupper, bestyckning, kapslingsklass och om centralen behöver anpassas till den aktuella elanläggningen.
Elcentraler och förmonterade normcentraler
Elcentralen tar emot och fördelar elen till byggnadens olika grupper. I centralen finns skydds- och frånkopplingsapparater för exempelvis belysning, vägguttag, uppvärmning och fast ansluten utrustning.
En modern normcentral är vanligtvis uppbyggd med modulapparater på DIN-skena. Det kan bland annat vara huvudbrytare, jordfelsbrytare, dvärgbrytare och personskyddsautomater. Centralens slutliga bestyckning ska anpassas efter elanläggningen och de grupper som ska anslutas.
Vad är en förmonterad elcentral?
En förmonterad elcentral levereras med flera av centralens komponenter redan monterade och internt sammankopplade. Det kan minska mängden monteringsarbete på installationsplatsen och ge en tydlig grund för en ny eller ombyggd elanläggning.
Vilka komponenter som ingår varierar mellan olika modeller. Kontrollera därför alltid produktens bestyckningslista och tekniska information. En förmonterad central kan exempelvis innehålla:
- normkapsling med DIN-skenor och front
- huvudbrytare för frånkoppling
- jordfelsbrytare med angiven typ och märkfelström
- dvärgbrytare med olika märkströmmar
- fasskenor och interna anslutningar
- beröringsskydd och täckremsor
- gruppförteckning för dokumentation
Att centralen är förmonterad betyder inte att den är färdig för varje fastighet. Ett elinstallationsföretag måste kontrollera att bestyckningen, dimensioneringen och skyddsfunktionerna passar den aktuella elanläggningen.
Så väljer man rätt elcentral
Antal grupper
Antalet grupper anger hur många separata kretsar som kan anslutas med den befintliga bestyckningen. Olika delar av bostaden kan exempelvis delas upp mellan belysning, vägguttag, köksutrustning, värme och andra belastningar.
Antalet grupper ska inte förväxlas med kapslingens totala antal modulplatser. Huvudbrytare, jordfelsbrytare och andra flerpoliga komponenter upptar också utrymme i centralen.
Antal moduler och reservutrymme
En beteckning som 2x13 innebär två rader med tretton modulplatser per rad. Hur många platser som återstår efter bestyckning beror på komponenternas bredd.
Kontrollera om centralen har ledigt utrymme och om tillverkaren medger framtida kompletteringar. Alla förmonterade centraler är inte avsedda att byggas ut utöver den angivna bestyckningen.
Huvudbrytare
Huvudbrytaren används för att frånkoppla elanläggningen eller den del som matas genom centralen. Kontrollera brytarens poltal, märkström och hur den är ansluten. Huvudbrytaren ersätter inte de överströmsskydd som krävs för ledningar och grupper.
Jordfelsbrytare
Jordfelsbrytaren reagerar på felströmmar som lämnar den normala strömvägen. Kontrollera jordfelsbrytarens typ, poltal, märkström och märkfelström samt vilka grupper som ligger efter den.
En central kan ha en gemensam jordfelsbrytare eller vara uppdelad med flera jordfelsbrytare eller personskyddsautomater. Uppdelningen påverkar hur stor del av elanläggningen som bryts om ett jordfel uppstår.
Se jordfelsbrytare för elcentraler
Dvärgbrytare och gruppskydd
Dvärgbrytare skyddar ledningarna mot överbelastning och kortslutning. Kontrollera antal poler, märkström, utlösningskarakteristik och brytförmåga för varje grupp.
En befintlig bestyckning med exempelvis 10 A och 16 A dvärgbrytare är inte automatiskt lämplig för alla ledningar eller belastningar. Dimensioneringen ska göras efter ledningsarea, förläggningssätt, belastning och kortslutningsförhållanden.
Se dvärgbrytare och automatsäkringar

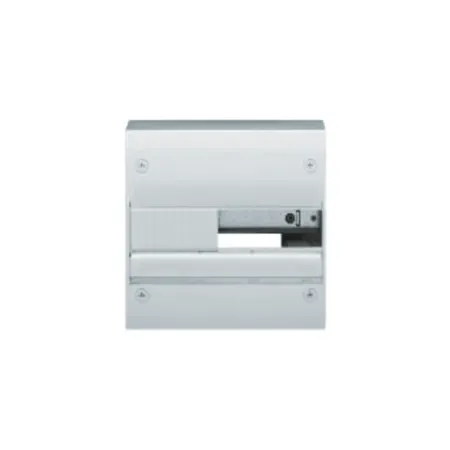

Kapslingsklass och placering
Kapslingsklassen ska passa miljön där elcentralen placeras. En central med IP30 är avsedd för en torr och skyddad inomhusmiljö och har inget klassificerat skydd mot vatten.
För en mer utsatt placering kan en annan kapslingsklass krävas. Kontrollera även monteringssätt, mått, kabelinföringar, temperatur och tillverkarens installationsanvisningar.

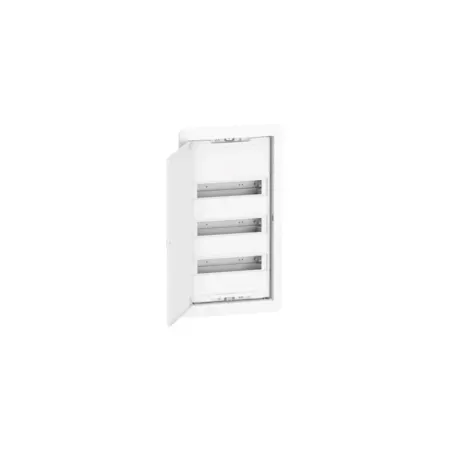

Förmonterad central eller tom normkapsling?
En förmonterad central är ett lämpligt alternativ när dess bestyckning motsvarar den planerade elanläggningen. Den levereras med flera komponenter och interna anslutningar redan monterade.
En tom normkapsling ger större frihet att bygga upp centralen med en projektspecifik kombination av skydds- och styrkomponenter. Det kan vara relevant när gruppindelning, jordfelsbrytarskydd eller andra funktioner behöver utformas individuellt.
Gruppförteckning och märkning
Vid elcentralen ska det finnas en aktuell gruppförteckning som visar vilka delar av elanläggningen de olika säkringarna eller dvärgbrytarna är anslutna till. Tydlig märkning underlättar frånkoppling, kontroll och felsökning.
Om centralen ändras behöver gruppförteckningen uppdateras så att den överensstämmer med den faktiska installationen.
Vanliga frågor om elcentraler
Vad gör en elcentral?
Elcentralen fördelar inkommande el till byggnadens olika grupper och samlar de brytare och skyddsapparater som hör till elfördelningen.
Är elcentral och normcentral samma sak?
Normcentral är en typ av elcentral som är uppbyggd med standardiserade modulapparater på DIN-skena. Begreppet elcentral är bredare och kan även omfatta andra konstruktioner.
Vad betyder att en elcentral är förmonterad?
Det betyder att kapslingen levereras med vissa komponenter och interna anslutningar monterade. Exakt bestyckning framgår av produktinformationen och måste kontrolleras mot projektets behov.
Kan en förmonterad elcentral användas i alla villor?
Nej. Antal grupper, belastningar, ledningssystem, huvudsäkring, jordfelsbrytarskydd och framtida behov skiljer sig mellan olika fastigheter. Ett elinstallationsföretag måste kontrollera om centralen passar.
Ingår alla säkringar i en förmonterad central?
Det varierar mellan modellerna. Kontrollera bestyckningslistan för antal och typ av dvärgbrytare, jordfelsbrytare, huvudbrytare, fasskenor och övriga tillbehör.
Vad är skillnaden mellan elcentral och proppskåp?
Ett äldre proppskåp använder vanligtvis smältsäkringar som måste ersättas efter att de löst ut. En modern normcentral använder ofta återställbara dvärgbrytare. Båda är typer av elcentraler.
Får jag installera eller byta elcentral själv?
Nej. Installation, utbyte och ombyggnad av en elcentral är elinstallationsarbete och ska utföras av ett registrerat elinstallationsföretag.
Läs mer i Elsäkerhetsverkets information om elcentralen.
Elcentraler för bostäder och mindre fastigheter
Jämför elcentralerna efter kapslingsstorlek, antal grupper, bestyckning, jordfelsbrytarskydd, huvudbrytare och kapslingsklass. Produktens tekniska information visar vilka komponenter som ingår. Den slutliga dimensioneringen och installationen ska utföras av ett registrerat elinstallationsföretag.
