Säkringar
Här hittar du smältsäkringar för skydd mot överbelastning och kortslutning i elcentraler och andra elanläggningar. Sortimentet omfattar knivsäkringar i flera NH-storlekar samt Diazed-proppsäkringar i DII- och DIII-utförande. Välj alltid säkring efter rätt storlekssystem, märkström, märkspänning, användningskategori och säkringshållare.
Smältsäkringar för elcentraler och elanläggningar
En smältsäkring skyddar ledningar och elektrisk utrustning genom att bryta strömmen när säkringselementet smälter vid en bestämd överström. När säkringen har löst ut behöver den ersättas med en ny säkring med rätt tekniska egenskaper.
I sortimentet finns både knivsäkringar för större strömmar och Diazed-proppsäkringar för elcentraler med skruvsäkringssystem. Säkringstyperna har olika storlek, anslutning och användningsområde och är inte utbytbara mot varandra.
Olika typer av säkringar
Knivsäkringar och NH-säkringar
Knivsäkringar, även kallade NH-säkringar, används i säkringslastbrytare och särskilda NH-hållare. De förekommer bland annat i serviscentraler, fastighetsinstallationer, industri, fördelningscentraler och andra elanläggningar med krav på hög brytförmåga.
Sortimentet omfattar flera NH-storlekar och märkströmmar. Storleksbeteckningar som NH000, NH00, NH0, NH1 och NH2 beskriver säkringens fysiska storlek och passform. Beteckningen anger inte ensam säkringens märkström.
Se knivsäkringar och NH-säkringar
Proppsäkringar och Diazed-säkringar

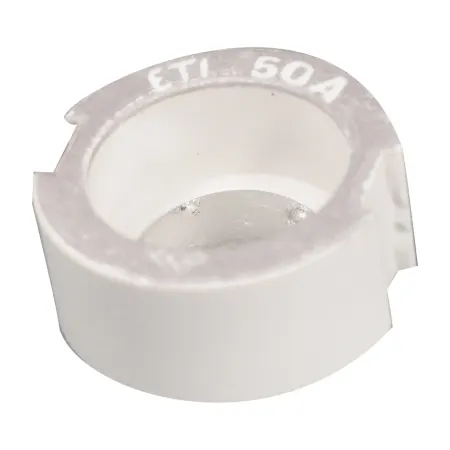

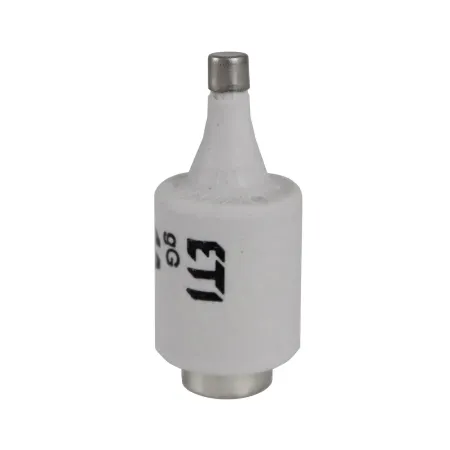

Proppsäkringar är skruvbara smältsäkringar som används i Diazed-centraler. Systemet består normalt av säkringssockel, passdel, smältpropp och propphuv.
Diazed-säkringar finns i olika storlekssystem. I sortimentet finns bland annat DII-säkringar i flera vanliga märkströmmar samt DIII-säkringar för högre märkström. Säkringen och tillbehören måste passa centralens storlekssystem.
Se proppsäkringar och Diazed-säkringar
Så väljer man rätt säkring
Märkström i ampere
Märkströmmen anges i ampere, exempelvis 10 A, 16 A, 25 A, 63 A eller 125 A. Den visar vilken ström säkringen är avsedd för under angivna förhållanden.
En säkring får inte ersättas med en högre märkström utan att elanläggningens dimensionering har kontrollerats. En för stor säkring kan innebära att ledningen inte får det överströmsskydd som installationen kräver.
Märkspänning
Säkringens märkspänning anger den högsta systemspänning den är avsedd att användas vid enligt produktspecifikationen. Sortimentet omfattar bland annat säkringar märkta för 500 V och vissa NH-modeller för 690 V.
Märkspänningen, strömarten och övriga tekniska egenskaper måste passa elanläggningen och säkringshållaren.
Användningskategori gG
Många av säkringarna i kategorin har användningskategori gG. Det betecknar en fullområdessäkring för allmänt ledningsskydd mot både överbelastning och kortslutning.
gG är den nuvarande beteckningen som i många sammanhang motsvarar den äldre benämningen gL. Användningskategorin ska inte förväxlas med märkströmmen eller säkringens fysiska storlek.
NH-storlek
För en knivsäkring måste NH-storleken passa säkringshållaren eller säkringslastbrytaren. Två NH-säkringar med samma märkström kan ha olika fysisk storlek och är därför inte automatiskt utbytbara.
Kontrollera alltid NH-storlek, märkström, märkspänning, användningskategori och eventuella indikatorfunktioner mot den befintliga anläggningen.
DII eller DIII
DII och DIII är olika storlekar inom Diazed-systemet. DII används för flera vanligt förekommande märkströmmar, medan DIII är ett större utförande för högre märkströmmar.
Passdel, propphuv, sockel och smältpropp måste tillhöra rätt storlekssystem. Försök aldrig anpassa eller kringgå en passdel för att montera en säkring med högre märkström.
Skillnaden mellan smältsäkring och automatsäkring
En smältsäkring bryter strömmen genom att säkringselementet smälter och behöver därefter ersättas. En automatsäkring, även kallad dvärgbrytare, har en återställbar utlösningsmekanism.
Båda används som överströmsskydd, men deras egenskaper, brytförmåga och installation skiljer sig. En smältsäkring kan inte utan vidare ersättas med en dvärgbrytare eller tvärtom.
Se dvärgbrytare och automatsäkringar
Färgkoder på Diazed-säkringar
Diazed-systemet använder färgkodning för att underlätta identifiering av märkström. I det aktuella sortimentet förekommer bland annat:
- Röd: 10 A
- Grå: 16 A
- Blå: 20 A
- Gul: 25 A
- Koppar: 63 A
Kontrollera alltid den tryckta märkningen på säkringen. Färgen är ett hjälpmedel och ersätter inte kontroll av märkström, storlek och övriga tekniska data.
Vanliga frågor om säkringar
Vad skyddar en säkring mot?
En korrekt dimensionerad säkring skyddar framför allt ledningar och utrustning mot skadlig överström vid överbelastning och kortslutning. Den ersätter inte jordfelsbrytare eller andra skydd som elanläggningen behöver.
Vad betyder gG på en säkring?
gG är en användningskategori för fullområdessäkringar avsedda för allmänt ledningsskydd mot överbelastning och kortslutning.
Är proppsäkring och Diazed samma sak?
Diazed är ett standardiserat system för skruvsäkringar. I vardagligt språk kallas säkringarna ofta proppsäkringar, smältproppar eller säkringsproppar.
Vad är skillnaden mellan NH000 och NH00?
NH000 och NH00 är olika fysiska storlekar inom NH-systemet. De kan överlappa i möjliga märkströmmar men passar inte automatiskt samma hållare. Kontrollera alltid hållarens angivna NH-storlek.
Kan jag använda en säkring med högre ampere?
Nej, inte utan att elanläggningens dimensionering och skyddsvillkor har kontrollerats av ett elinstallationsföretag. Byt aldrig till en högre märkström för att förhindra att en säkring löser ut.
Varför löser säkringen ut?
Det kan bero på överbelastning, kortslutning eller fel i en ansluten produkt eller elanläggningen. Om en ny säkring löser ut igen ska orsaken undersökas innan ytterligare återställningsförsök görs.
Får jag byta en trasig proppsäkring själv?
En privatperson får byta en trasig proppsäkring om personen har kunskap om hur arbetet ska utföras säkert. Den nya säkringen ska ha rätt typ och märkström. Läs Elsäkerhetsverkets anvisningar för byte av proppsäkring.
Får jag själv byta en knivsäkring?
Knivsäkringar används i anläggningar där felaktig hantering kan medföra stor elektrisk fara. Byte och manövrering ska hanteras av yrkeskunnig personal med rätt utrustning, arbetsmetod och kännedom om anläggningen.
Säkringar i rätt typ, storlek och märkström
Jämför säkringarna efter säkringstyp, fysisk storlek, märkström, märkspänning och användningskategori. Kontrollera alltid produktinformationen och uppgifterna för den befintliga säkringshållaren innan en ersättningssäkring väljs.
