Energimätare

Energimätare för mätning av elförbrukning

En energimätare registrerar hur mycket elektrisk energi som används över tid, normalt i kilowattimmar (kWh). Den kan användas för att följa hela eller delar av en elanläggning, exempelvis en bostad, lokal, maskin, laddpunkt eller separat förbrukargrupp.

Energimätare kallas även elmätare eller kWh-mätare. Produkterna i denna kategori är avsedda för installation i elcentral eller fördelning och monteras på DIN-skena. De ska inte förväxlas med elnätsföretagets ordinarie debiteringsmätare.

Välj energimätare efter installationen

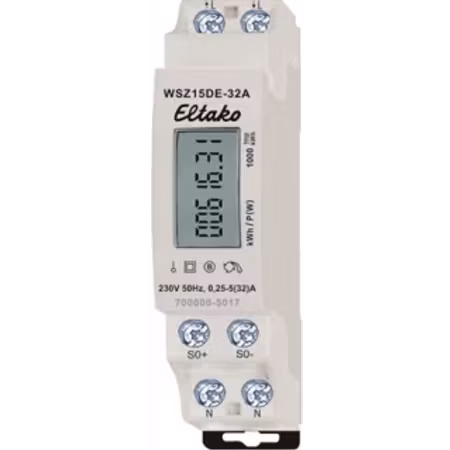

Energimätare för 1-fas

En 1-fas energimätare används för att mäta förbrukningen i en enfasgrupp. Det kan exempelvis vara en mindre elanläggning, lägenhet, lokal, värmeutrustning eller annan separat enfaslast. Kontrollera mätarens märkspänning och högsta tillåtna ström.

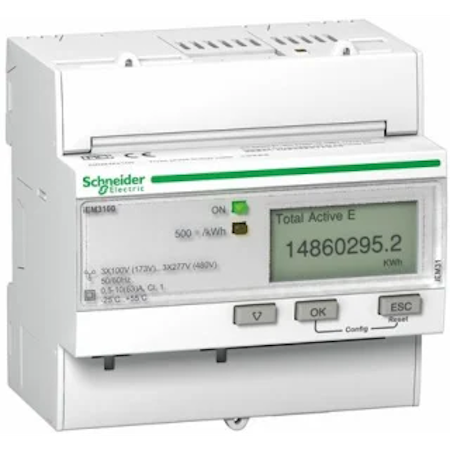

Energimätare för 3-fas

En 3-fas energimätare används när förbrukningen ska mätas i ett trefassystem. Det är vanligt vid mätning av större belastningar, fastigheter, verkstäder, maskiner, värmesystem och andra trefasanslutna delar av en elanläggning.

Direktmätning

Vid direktmätning leds den ström som ska mätas genom energimätaren. Mätarens maximala ström måste därför vara anpassad till den aktuella kretsen. Sortimentet innehåller modeller med olika strömområden för både 1-fas och 3-fas.

Kontrollera alltid produktens märkström, anslutningsdata och tillverkarens dokumentation. En mätare med högre angiven maximal ström är inte automatiskt rätt för alla installationer.

Pulsutgång och M-Bus

Energimätare med pulsutgång

En pulsutgång kan överföra pulser som motsvarar en bestämd mängd uppmätt energi. Signalen kan användas av kompatibel insamlingsutrustning eller ett överordnat system för energiuppföljning. Kontrollera pulstal, utgångstyp och anslutningskrav på produktsidan.

Energimätare med M-Bus

M-Bus är ett kommunikationsgränssnitt som används för fjärravläsning av mätvärden. Det kan vara lämpligt i fastigheter med flera mätpunkter eller där energidata ska samlas i ett centralt övervakningssystem. Kontrollera att mätaren och det mottagande systemet använder kompatibelt protokoll och rätt konfigurering.

Vad innebär MID-godkänd energimätare?

MID är ett europeiskt regelverk för mätinstrument. En MID-godkänd energimätare har bedömts enligt tillämpliga krav för mätning av elektrisk energi. Det är särskilt relevant när mätvärden ska användas som underlag för ekonomisk debitering eller kostnadsfördelning.

Alla energimätare är inte MID-godkända. För vanlig intern energiuppföljning kan andra modeller vara aktuella, men om mätningen ska ligga till grund för debitering måste tillämpliga krav kontrolleras före valet. Produktinformationen anger om den aktuella modellen är MID-godkänd.

Viktiga egenskaper att jämföra

• 1-fas eller 3-fas
• direktmätning och högsta tillåtna ström
• mätning av importerad och eventuell exporterad energi
• MID-godkännande och noggrannhetsklass
• pulsutgång, M-Bus eller annat kommunikationsgränssnitt
• antal moduler och tillgängligt utrymme i elcentralen
• vilka mätvärden som visas eller kan överföras

Se även vårt sortiment av säkringar och elcentraler för relaterade produkter till central- och DIN-skenemontage.

Vanliga frågor om energimätare

Vad mäter en energimätare?

Den mäter den elektriska energi som förbrukas över tid och redovisar den normalt i kilowattimmar. Beroende på modell kan den även visa exempelvis aktuell effekt, ström, spänning, effektfaktor och exporterad energi.

Vad är skillnaden mellan en energimätare och en elmätare?

Begreppen används ofta för samma typ av produkt. I den här kategorin avser de separata kWh-mätare för energiuppföljning eller undermätning i en elanläggning, inte elnätsföretagets ordinarie mätare.

Ska jag välja en 1-fas- eller 3-fasmätare?

Valet bestäms av kretsen som ska mätas. En enfasgrupp kräver normalt en 1-fasmätare, medan en trefasgrupp kräver en kompatibel 3-fasmätare.

Vad är undermätning?

Undermätning innebär att en separat mätare används för att följa en viss del av en större elanläggning. Det kan exempelvis vara en lokal, hyresgäst, maskin eller särskild förbrukargrupp.

Behöver energimätaren vara MID-godkänd?

Det beror på hur mätvärdena ska användas och vilka regler som gäller för mätningen. MID-godkännande är särskilt relevant när uppgifterna ska ligga till grund för ekonomisk debitering. Kontrollera kraven för den aktuella användningen.

Kan jag installera energimätaren själv?

En DIN-monterad energimätare ansluts i den fasta elinstallationen. Installation, dimensionering och konfigurering ska därför utföras av ett elinstallationsföretag med rätt kompetens för arbetet.
