Flexrör & fördragna flexrör

Flexrör för elinstallation

Flexrör är böjliga installationsrör som används för att förlägga och skydda ledare eller kabel i exempelvis väggar, tak, golv och bjälklag. Den flexibla konstruktionen underlättar rördragning genom byggnadsdelar där styva VP-rör kan vara svårare att montera.

Sortimentet omfattar både tomma flexrör för separat ledardragning och fördragna flexrör där FK- eller FQ-ledare redan ligger i röret. Produkterna finns i flera dimensioner, ledarkombinationer och rullängder.

Tomma eller fördragna flexrör?

Tomma flexrör

Ett tomt flexrör ger möjlighet att välja ledare och ledarkombination efter installationens krav. Rören kan användas när kabeldragningen ska anpassas på plats eller när installationen behöver förberedas för senare komplettering.

De tomma flexrören i sortimentet är halogenfria och finns i dimensionerna 16, 20 och 25 mm på rullar om 50 meter.

Flexrör med fördragen kabel eller ledare

I ett fördraget flexrör är ledarna monterade redan vid leverans. Det minskar behovet av separat dragning och kan effektivisera installationen, särskilt vid återkommande rörsträckor i nyproduktion och renovering.

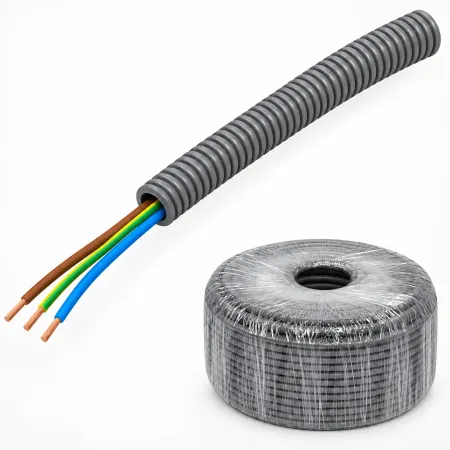

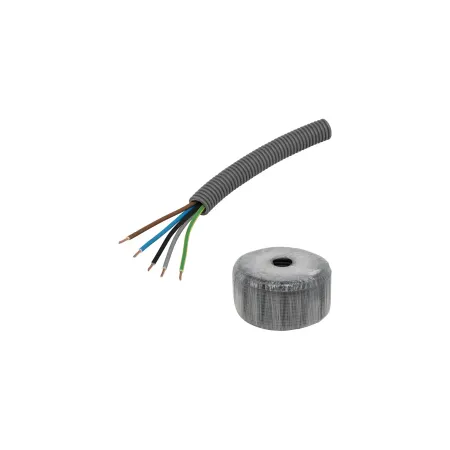

Sortimentet omfattar fördragna flexrör med olika kombinationer av FK- och FQ-ledare, bland annat 3G1,5, 5G1,5 och 5G2,5. Kontrollera alltid ledarantal, ledararea, rördimension och rullängd innan du väljer produkt.

Skillnaden mellan FK och FQ

FK och FQ är installationsledningar avsedda för förläggning i rör eller kanal. Skillnaden ligger bland annat i isoleringsmaterial och brandegenskaper. FQ är en halogenfri installationsledning, medan FK normalt har PVC-isolering.

Välj utförande efter installationens krav på material, brandskydd och miljö. Att själva flexröret är halogenfritt innebär inte automatiskt att samtliga fördragna ledare också är halogenfria.

Vad betyder 3G1,5 och 5G2,5?

Den första siffran anger antalet ledare. Bokstaven G visar att kombinationen innehåller en grön/gul skyddsledare. Det sista talet anger ledararean i kvadratmillimeter.

• 3G1,5: tre ledare inklusive skyddsledare, 1,5 mm²
• 5G1,5: fem ledare inklusive skyddsledare, 1,5 mm²
• 5G2,5: fem ledare inklusive skyddsledare, 2,5 mm²

Ledararea och antal ledare ska väljas genom dimensionering av den aktuella installationen – inte enbart efter exemplen ovan.

Flexrör i 16, 20 och 25 mm

Flexrör 16 mm

Flexrör 16 mm används ofta där ett mindre antal installationsledningar ska förläggas och utrymmet är begränsat. Det är en vanlig dimension i bostadsinstallationer, men kapaciteten beror på ledarantal, ledararea och rörsträckans utformning.

Flexrör 20 mm

Flexrör 20 mm ger mer utrymme och kan underlätta dragning av fler eller grövre ledare. Den större dimensionen kan även vara användbar vid längre sträckor eller där installationen har flera böjar.

Flexrör 25 mm

Flexrör 25 mm används när installationen behöver större invändigt utrymme. Det kan gälla grövre kablage, flera ledare eller förberedelse för framtida komplettering, förutsatt att produkten är godkänd för det aktuella förläggningssättet.

Så väljer du rätt flexrör

• Kontrollera hur många ledare som ska förläggas
• Anpassa dimensionen efter ledararea och fyllnadsgrad
• Välj tomt eller fördraget rör efter arbetssätt och installation
• Kontrollera om ledarna ska vara FK eller halogenfria FQ
• Ta hänsyn till rörlängd, böjar och möjligheten att dra eller byta ledare
• Kontrollera att röret är godkänt för det aktuella monteringssättet

Förläggning och montering

Flexröret ska förläggas med mjuka böjar och utan att plattas till eller skadas. För snäva eller många böjar kan göra det svårt att dra, byta eller komplettera ledarna. Rörändarna ska anslutas korrekt till dosor och andra kapslingar så att ledarna skyddas hela vägen.

Vid synligt montage behöver flexröret fästas med klammer som passar rördimensionen och underlaget. Se våra skruvklammer för VP-rör 16 och 20 mm.

Skillnaden mellan flexrör och skyddsslang

Flexrör används som installationsrör för förläggning av ledare eller kabel i en elinstallation. Skyddsslang används främst som ett extra mekaniskt skydd runt en redan vald kabel eller ledning, exempelvis vid maskiner, elskåp eller utsatta kabelsträckor.

Produkterna kan likna varandra men har olika klassificeringar och användningsområden. En skyddsslang ska därför inte användas som installationsrör om den inte uttryckligen är godkänd för det.

Vanliga frågor om flexrör

Vad används flexrör till?

Flexrör används för att förlägga och skydda elektriska ledare eller kablar i bland annat väggar, tak, golv och bjälklag. Röret ger mekaniskt skydd och kan göra framtida byte av ledare möjligt när installationen är rätt utförd.

Vilken dimension ska jag välja?

Dimensionen väljs efter antal ledare, ledararea, rörlängd och antal böjar. Röret får inte fyllas så mycket att ledarna blir svåra att dra eller att installationens elektriska och termiska egenskaper påverkas.

Vad är fördelen med fördraget flexrör?

Ledarna är redan placerade i röret, vilket minskar ett arbetsmoment och kan förkorta installationstiden. Kontrollera noggrant att den fördragna ledarkombinationen motsvarar installationens dimensionering.

Är alla flexrör halogenfria?

Nej, det måste kontrolleras för varje produkt. De tomma flexrören och vissa fördragna FQ-varianter i sortimentet är halogenfria. Fördragna varianter med FK-ledare ska bedömas utifrån både rörets och ledarnas material.

Kan flexrör användas utomhus eller i mark?

Endast om den aktuella produkten uttryckligen är godkänd för den miljön och förläggningsmetoden. Ett vanligt flexrör för byggnadsinstallation ska inte automatiskt betraktas som UV-beständigt, vattentätt eller godkänt för markförläggning.

Kan flexrör gjutas in?

Det beror på rörets klassificering och tillverkarens anvisningar. Kontrollera att den valda produkten är avsedd för ingjutning och att röret monteras så att det inte deformeras eller flyttas under arbetet.

Vilka dosor passar till flexrör?

Rördimension, stutsar och anslutningar måste vara kompatibla. I kategorin kopplingsdosor och eldosor finns dosor och tillbehör för olika väggkonstruktioner och rördimensioner.
