Knivsäkring

Knivsäkringar och NH-säkringar för höga strömmar

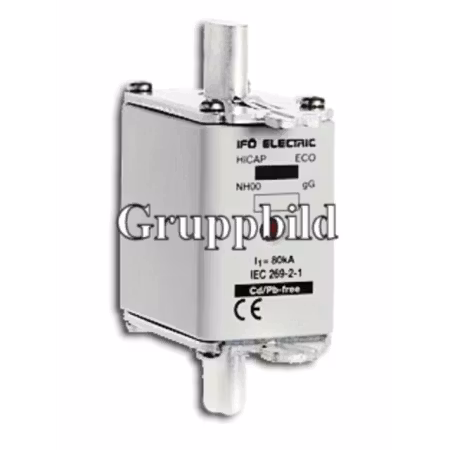

En knivsäkring är en smältsäkring med kraftiga kontaktblad som monteras i en kompatibel NH-hållare eller säkringslastbrytare. Den används som överströmsskydd i elanläggningar där det ställs krav på hög brytförmåga och säker frånkoppling vid överbelastning eller kortslutning.

Knivsäkringar förekommer bland annat i serviscentraler, fastighetscentraler, industrianläggningar, maskiner och större fördelningssystem. Säkringen måste vara korrekt dimensionerad och passa både hållaren och elanläggningens tekniska förutsättningar.

Så väljer man rätt knivsäkring

NH000, NH00, NH0, NH1 eller NH2

NH-beteckningen beskriver säkringens fysiska storlek och kontaktmått. Produkterna i sortimentet finns i flera storlekar:

• NH000 – kompakt NH-storlek för flera lägre och medelhöga märkströmmar
• NH00 – större utförande som används i kompatibla NH00-hållare
• NH0 – säkringsstorlek för flera medelhöga märkströmmar
• NH1 – större säkring för högre belastningar och kompatibla hållare
• NH2 – större NH-utförande som i sortimentet finns för märkströmmar upp till 400 A

NH-storleken anger inte ensam säkringens märkström. Samma märkström kan förekomma i mer än en fysisk storlek. Kontrollera därför alltid både NH-storlek och amperevärde.

Märkström från 10 till 400 A

Märkströmmen anger den ström som säkringen är avsedd för under specificerade förhållanden. Sortimentet omfattar märkströmmar från 10 A till 400 A, men tillgängliga strömnivåer varierar mellan de olika NH-storlekarna.

En knivsäkring får inte ersättas med ett högre amperevärde utan att elanläggningens ledningar, belastningsförmåga, selektivitet och skyddsvillkor har kontrollerats. Fel märkström kan medföra att ledningar eller utrustning inte får avsett skydd.

500 eller 690 V

De flesta knivsäkringarna i kategorin är märkta för 500 V. Sortimentet innehåller även vissa modeller för 690 V. Säkringens märkspänning måste vara tillräcklig för det system där den ska användas.

Kontrollera märkspänning, strömart och produktens övriga data mot säkringshållaren och elanläggningen. Ett högre angivet spänningsvärde innebär inte automatiskt att säkringen passar installationen.

Vad betyder gG?

gG är en användningskategori för fullområdessäkringar avsedda för allmänt ledningsskydd. En gG-säkring kan ge skydd mot både överbelastning och kortslutning inom sitt definierade arbetsområde.

I äldre dokumentation kan beteckningen gL förekomma för motsvarande allmänna ledningsskydd. Vid utbyte ska den aktuella produktens fullständiga märkning och egenskaper alltid kontrolleras.

Brytförmåga

Brytförmågan beskriver den största kortslutningsström som säkringen är konstruerad för att kunna bryta under angivna förhållanden. NH-säkringar används ofta i anläggningar där den möjliga kortslutningsströmmen kan vara hög.

Den erforderliga brytförmågan bestäms av kortslutningsnivån på installationsplatsen. Uppgiften ska kontrolleras i produktens tekniska dokumentation och mot anläggningens beräkningar.

Status-, topp- och mittindikator

Många knivsäkringar har en indikator som visar när säkringselementet har löst ut. Sortimentet omfattar modeller med bland annat statusindikator, toppindikator, mittindikator eller kombinationsindikator.

Indikatorns placering behöver passa säkringshållaren och sättet som säkringen ska kunna avläsas på. En indikator är ett visuellt hjälpmedel och ersätter inte säker kontroll och felsökning av anläggningen.

Vad används en knivsäkring till?

Knivsäkringar används där en elanläggning behöver ett smältsäkringsskydd med hög kapacitet. Vanliga användningsområden är:

• serviscentraler och inkommande matningar
• huvud- och undercentraler i fastigheter
• industriella fördelningssystem
• maskiner och produktionsutrustning
• kablar och ledningar med högre belastning
• säkringslastbrytare och NH-säkringshållare

Vilken säkring som ska användas avgörs av installationens dimensionering, belastning, kortslutningsnivå, selektivitet och ansluten utrustning.

Skillnaden mellan knivsäkring och proppsäkring

Både knivsäkringar och proppsäkringar är smältsäkringar som måste ersättas efter att de har löst ut. Skillnaden ligger bland annat i konstruktion, storlek, hållare, märkströmsområde och hur de hanteras.

En proppsäkring skruvas in i ett Diazed-system med propphuv och passdel. En knivsäkring har kontaktblad och monteras i en särskild NH-hållare eller säkringslastbrytare. Säkringstyperna kan inte ersätta varandra.

Se proppsäkringar och Diazed-säkringar

Byte och hantering av knivsäkringar

Knivsäkringar kan vara installerade i anläggningar med mycket höga felströmmar. Felaktig manövrering eller byte kan medföra risk för ljusbåge, brännskador och allvarliga elolyckor.

Arbetet ska hanteras av yrkeskunnig personal som känner till anläggningen och använder rätt arbetsmetod, personlig skyddsutrustning och avsett verktyg. En utlöst knivsäkring ska inte bytas innan orsaken till utlösningen har undersökts.

Vanliga frågor om knivsäkringar

Vad är en NH-säkring?

NH-säkring är den standardiserade benämningen på en typ av knivsäkring med kontaktblad. Den används tillsammans med en kompatibel NH-hållare eller säkringslastbrytare.

Vad betyder NH000?

NH000 anger säkringens fysiska storlek och kontaktmått. Märkströmmen anges separat och kan variera mellan olika NH000-säkringar.

Är NH000 och NH00 samma storlek?

Nej. De är två olika storleksbeteckningar. Även om vissa märkströmmar förekommer i båda storlekarna är säkringarna inte automatiskt utbytbara.

Vad betyder 100 A på en knivsäkring?

100 A är säkringens märkström. För ett korrekt val behöver även NH-storlek, märkspänning, användningskategori, brytförmåga och säkringshållare kontrolleras.

Vad är skillnaden mellan gG och gL?

gG är den nuvarande beteckningen för en fullområdessäkring för allmänt ledningsskydd. gL är en äldre beteckning som fortfarande kan förekomma i äldre dokumentation och elanläggningar.

Hur ser man om en knivsäkring har löst ut?

Många modeller har en synlig indikator som ändrar läge när säkringen löser ut. Indikatorns placering och utförande varierar mellan produkterna. Anläggningen ska ändå kontrolleras med en säker och avsedd metod.

Kan jag ersätta en 100 A-säkring med 125 A?

Nej, inte utan en ny kontroll och dimensionering av elanläggningen. En högre märkström kan innebära att ledningar och utrustning inte längre får rätt överströmsskydd.

Kan jag själv byta en knivsäkring?

Knivsäkringar ska inte hanteras som vanliga proppsäkringar i en bostad. Byte och manövrering ska utföras av yrkeskunnig personal som känner till riskerna, anläggningen och rätt arbetsmetod.

Knivsäkringar i rätt NH-storlek och märkström

Jämför knivsäkringarna efter NH-storlek, märkström, märkspänning, gG-kategori och indikatorutförande. Kontrollera alltid säkringshållarens uppgifter och produktens tekniska dokumentation innan en ersättningssäkring väljs.
