Dvärgbrytare

Dvärgbrytare och automatsäkringar för elcentraler

En dvärgbrytare är en återställbar skyddsapparat som bryter strömmen vid överbelastning eller kortslutning. Den kallas även automatsäkring eller minibrytare och används som gruppskydd i elcentraler för bostäder, fastigheter och andra elanläggningar.

Till skillnad från en traditionell smältsäkring behöver dvärgbrytaren normalt inte bytas efter att den har löst ut. Strömmen kan återställas när felet har åtgärdats och det har kontrollerats att anläggningen är säker.

Så väljer man rätt dvärgbrytare

En dvärgbrytare ska inte väljas enbart efter hur stor belastning som ska anslutas. Ledningsarea, förläggningssätt, omgivningstemperatur, kortslutningsström och elanläggningens övriga skydd behöver också ingå i dimensioneringen.

Märkström i ampere

Märkströmmen anges i ampere, exempelvis 10 A, 13 A, 16 A, 20 A eller 25 A. Den visar den ström som dvärgbrytaren är konstruerad för under angivna förhållanden. Märkströmmen måste anpassas till ledningens belastningsförmåga och gruppens förutsättningar.

1-polig eller 3-polig dvärgbrytare

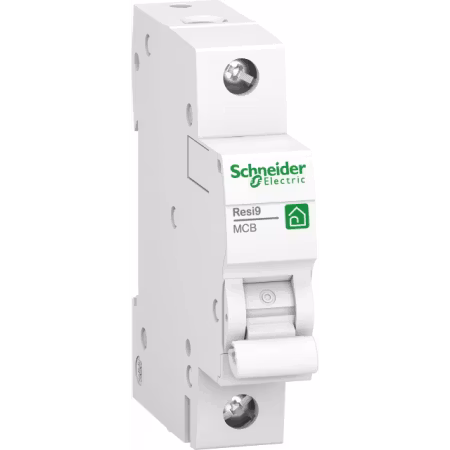

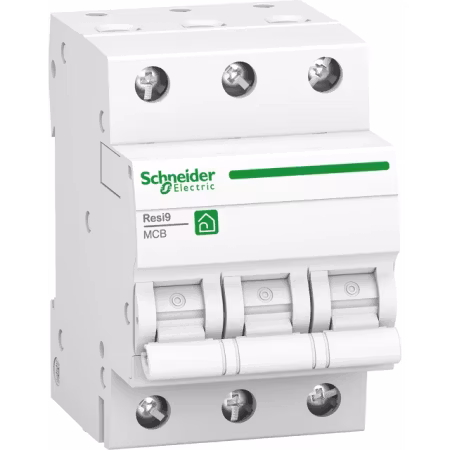

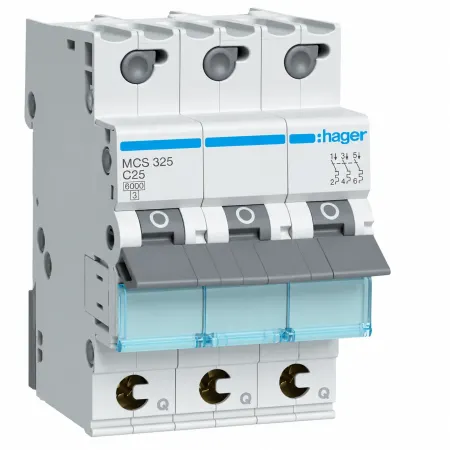

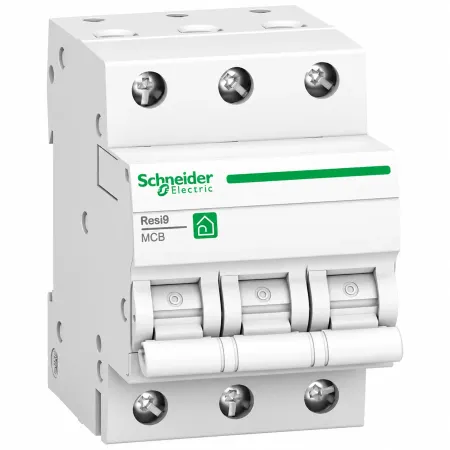

En 1-polig dvärgbrytare används för att bryta och skydda en fasledare. En 3-polig modell har mekaniskt sammankopplade poler och används för trefasgrupper där samtliga faser ska brytas tillsammans. Vilket poltal som krävs avgörs av kretsens uppbyggnad.

C-karakteristik

Utlösningskarakteristiken beskriver hur dvärgbrytaren reagerar på överström. C-karakteristik är vanligt förekommande i svenska elinstallationer och tillåter en högre kortvarig startström innan den momentana utlösningen sker än en motsvarande modell med B-karakteristik.

C-karakteristik är dock inte rätt val för varje krets. Förimpedans, frånkopplingsvillkor, belastning och installationens användning måste kontrolleras vid dimensioneringen.

Brytförmåga 6 kA

Brytförmågan anger hur stor kortslutningsström dvärgbrytaren är konstruerad för att kunna bryta under angivna förhållanden. Produkterna i denna kategori har huvudsakligen 6 kA brytförmåga. Den tillåtna brytförmågan ska alltid kontrolleras mot den möjliga kortslutningsströmmen på installationsplatsen.

Anslutning och systemkompatibilitet

Kontrollera anslutningstyp, ledararea, modulbredd och kompatibilitet med elcentralens fasskena och övriga komponenter. Produkter från olika serier eller tillverkare ska inte kombineras utan att kompatibiliteten är dokumenterad.

Dvärgbrytare, jordfelsbrytare och personskyddsautomat

Dvärgbrytaren skyddar framför allt ledningar mot överbelastning och kortslutning. En jordfelsbrytare övervakar i stället felströmmar som läcker från den normala strömvägen. Komponenterna har alltså olika funktioner och kan behövas tillsammans.

En personskyddsautomat kombinerar jordfelsskydd och överströmsskydd för en enskild grupp. Vilken lösning som passar bäst beror på hur elcentralen och elanläggningen är utformade.

Se jordfelsbrytare för elcentraler

Tillbehör till dvärgbrytare och elcentraler

Vid installation kan även normkapsling, kompatibel fasskena, huvudbrytare, anslutningar och andra centraltillbehör behövas. Tillbehören ska vara dimensionerade och godkända för den valda produktserien.

Se kapslingar, fasskenor och centraltillbehör

Vanliga frågor om dvärgbrytare

Är dvärgbrytare och automatsäkring samma sak?

Ja, automatsäkring är ett vanligt namn för dvärgbrytare. Minibrytare och den engelska förkortningen MCB förekommer också som benämningar på samma typ av överströmsskydd.

Vad skyddar en dvärgbrytare mot?

Den skyddar främst ledningar mot överbelastning och kortslutning. Den ersätter inte automatiskt behovet av jordfelsbrytare eller andra skydd i elanläggningen.

Vad betyder C16 på en dvärgbrytare?

Bokstaven C anger utlösningskarakteristiken och talet 16 anger en märkström på 16 ampere. Beteckningen räcker inte ensam för att avgöra om produkten passar en viss krets.

Vad betyder 6 kA?

6 kA anger dvärgbrytarens märkta kortslutningsbrytförmåga enligt den standard och de förhållanden som anges i produktinformationen. Värdet måste passa den möjliga kortslutningsströmmen i anläggningen.

Kan en dvärgbrytare återställas när den har löst ut?

Ja, men först efter att orsaken har identifierats och åtgärdats. Om dvärgbrytaren löser ut upprepade gånger ska felet undersökas av ett elinstallationsföretag.

Kan jag själv byta eller installera en dvärgbrytare?

Att installera, ersätta eller komplettera dvärgbrytare i en elcentral är elinstallationsarbete och ska utföras av ett registrerat elinstallationsföretag. Läs mer hos Elsäkerhetsverket om vad du får göra själv med el.

Dvärgbrytare för olika grupper och elcentraler

Jämför dvärgbrytare efter märkström, poltal, utlösningskarakteristik, brytförmåga och anslutningstyp. På produktsidorna finns tekniska uppgifter för respektive modell. Dimensionering och arbete i elcentralen ska utföras av ett registrerat elinstallationsföretag.
