ACEFLEX Pure

ACEFLEX Pure – halogenfri och flexibel kraftkabel

ACEFLEX Pure är en halogenfri kraft- och installationskabel från Draka för fast förläggning. Kabeln är konstruerad för installation inom- och utomhus, i rör och mark och kan användas för kraftmatning i exempelvis bostäder, fastigheter, industri och kommersiella anläggningar.

Kabeln har fintrådiga kopparledare i klass 5 och märkspänningen 0,6/1 kV. Den flexibla konstruktionen kan underlätta hantering och förläggning, särskilt vid grövre ledarareor eller i utrymmen där kabeln behöver böjas.

Detta utmärker ACEFLEX Pure

• Halogenfri och flamskyddad yttermantel.
• Brandklass Dca-s2,d2,a1 enligt EN 13501-6.
• Rökfattig konstruktion enligt produktens angivna standarder.
• Fintrådiga kopparledare i klass 5.
• Märkspänning 0,6/1 kV.
• UV-resistent och avsedd för installation utomhus.
• Avsedd för fast förläggning i bland annat rör och mark.
• Säljs på löpmeter.

Följ alltid produktens tekniska dokumentation vid projektering och installation. Där framgår bland annat ytterdiameter, böjradie, temperaturgränser och övriga installationsvillkor för respektive dimension.

ACEFLEX Pure i flera dimensioner på löpmeter

Sortimentet omfattar fyra femledarutföranden:

• ACEFLEX Pure 5G2,5.

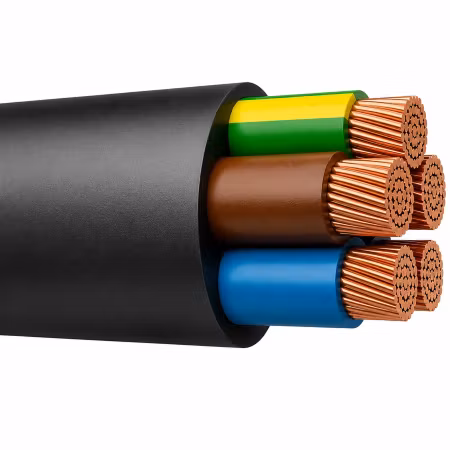

• ACEFLEX Pure 5G6.
• ACEFLEX Pure 5G10.
• ACEFLEX Pure 5G16.

Bokstaven G visar att kabeln innehåller grön/gul skyddsledare. Beteckningen 5G6 betyder exempelvis fem ledare, inklusive skyddsledare, där varje ledare har en area på 6 mm².

Produkterna säljs på löpmeter så att längden kan anpassas efter kabelsträckan. Kontrollera tillgänglighet och möjligheten till sammanhängande längd om installationen kräver en längre sträcka.

Skillnaden mellan ACEFLEX Pure och RV-K

Både ACEFLEX Pure och RV-K är flexibla kraftkablar för fasta installationer. Den viktigaste skillnaden mellan serierna ligger i mantelmaterialet och de dokumenterade brandegenskaperna.

ACEFLEX Pure

ACEFLEX Pure har halogenfri och flamskyddad yttermantel samt dokumenterad brandklass Dca-s2,d2,a1. Serien är ett alternativ när installationen kräver eller prioriterar halogenfria material och låg rökutveckling vid brand.

RV-K

RV-K kraftkabel och jordkabel har i de aktuella utförandena PVC-mantel och är inte halogenfri. Brandklass och övriga egenskaper ska kontrolleras för respektive RV-K-produkt.

Vilken kabel som är lämpligast avgörs inte enbart av materialet i manteln. Dimension, belastning, kabellängd, förläggningssätt, installationsmiljö och brandkrav måste också beaktas.

ACEFLEX Pure för mark, rör och utomhus

ACEFLEX Pure är avsedd för fast förläggning inom- och utomhus samt i rör och mark. Kabeln är UV-resistent, men tillverkarens anvisningar och övriga krav för den aktuella installationen ska alltid följas.

Ledarisoleringen ska skyddas mot direkt UV-ljus där den kan exponeras, exempelvis vid avisolering och anslutning i vissa armaturer eller ljusskyltar. Det ska inte förväxlas med yttermanteln, som anges vara UV-resistent.

Så väljer du rätt dimension

Valet mellan 5G2,5, 5G6, 5G10 och 5G16 beror bland annat på belastning, avsäkring, kabellängd, spänningsfall, omgivningstemperatur och förläggningssätt. En större ledararea är inte automatiskt rätt val; kabeln behöver dimensioneras för den aktuella installationen.

Ska kabeln användas för elbilsladdning kan du läsa vår guide om kabel till laddbox. Där går vi igenom vilka faktorer som påverkar valet av kabeltyp och dimension.

Vanliga frågor om ACEFLEX Pure

Är ACEFLEX Pure halogenfri?

Ja. ACEFLEX Pure har XLPE-isolering och en halogenfri, flamskyddad yttermantel.

Vilken brandklass har ACEFLEX Pure?

Serien anges med brandklass Dca-s2,d2,a1 enligt EN 13501-6. Kontrollera produktens dokumentation och prestandadeklaration för det aktuella utförandet.

Kan ACEFLEX Pure förläggas i mark?

Ja, tillverkaren anger ACEFLEX Pure för fast förläggning i mark. Installationen ska utföras enligt produktens anvisningar och de krav som gäller för förläggningen.

Kan ACEFLEX Pure användas utomhus?

Ja. Kabeln är avsedd för installation utomhus och yttermanteln anges vara UV-resistent.

Vad är skillnaden mellan ACEFLEX Pure och ACEFLEX RV-K?

ACEFLEX Pure har halogenfri mantel och dokumenterad brandklass Dca-s2,d2,a1. ACEFLEX RV-K i det aktuella sortimentet har PVC-mantel och är inte halogenfri. Kontrollera alltid respektive produkts dokumentation innan kabeln väljs.

Vilken ACEFLEX Pure-dimension ska jag välja?

Dimensionen ska bestämmas utifrån bland annat belastning, avsäkring, kabellängd, spänningsfall och förläggningssätt. Dimensioneringen behöver göras för den aktuella installationen.

Vem får installera ACEFLEX Pure?

Arbete som ingår i en fast elinstallation ska utföras enligt gällande regler. Kabelval, dimensionering och installation ska hanteras av ett registrerat elinstallationsföretag när arbetet kräver det.

Behöver du hjälp att hitta rätt dimension eller kabellängd? Kontakta oss gärna med information om vilken produkt eller specifikation du söker.
