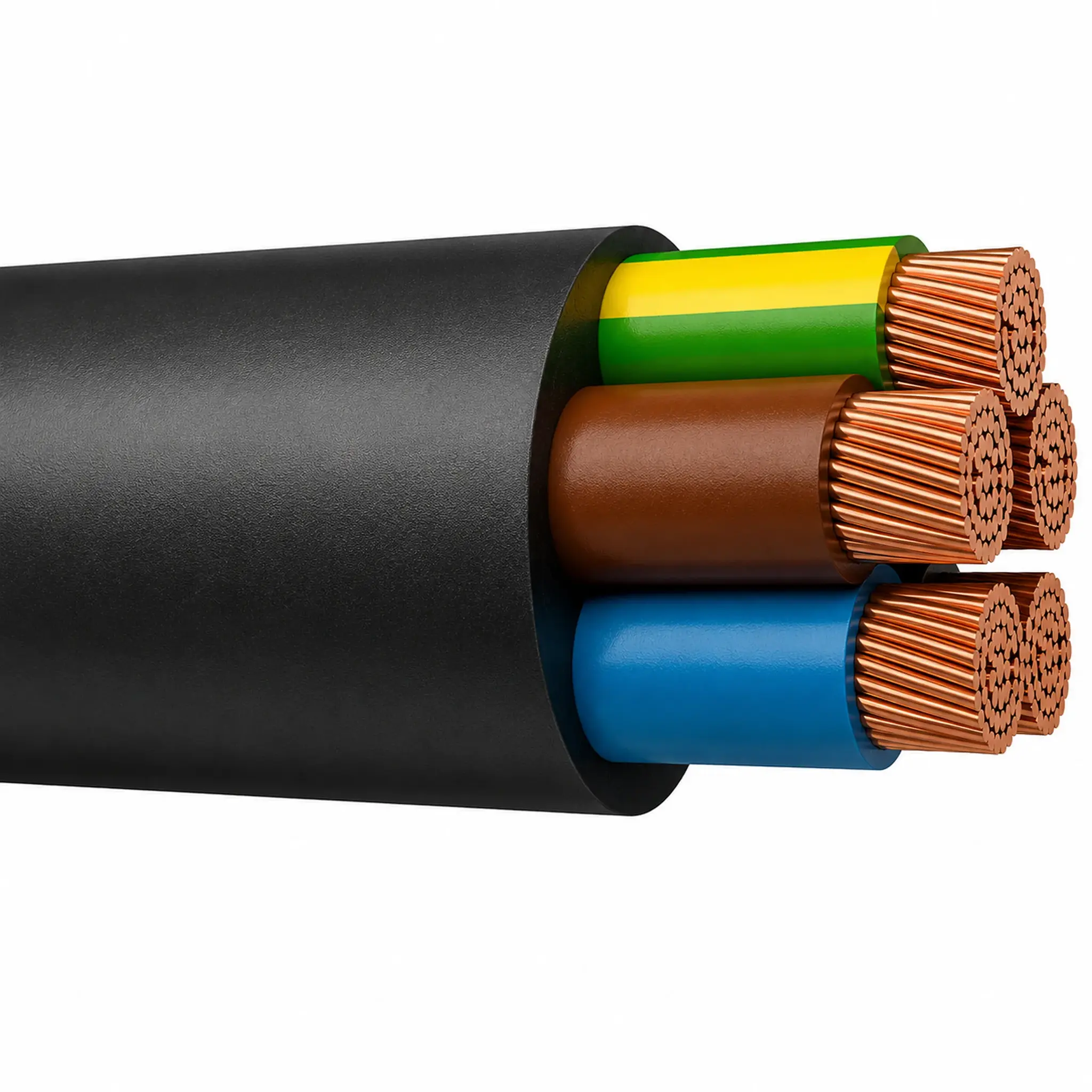

Draka ACEFLEX Pure 5G10 – Kraftkabel

Draka ACEFLEX Pure 5G10 är en halogenfri, flexibel och lättarbetad kraft- och installationskabel för fast förläggning. Kabeln kan installeras inom- och utomhus, i rör samt direkt i mark och lämpar sig för kraftmatning där en grövre 5-ledarkabel med 10 mm² ledararea behövs.

De fem fintrådiga kopparledarna i klass 5 ger kabeln hög flexibilitet och gör den smidigare att hantera än många grövre kablar med solida ledare. ACEFLEX Pure 5G10 är avsedd för 0,6/1 kV och passar exempelvis matning till elcentraler, större elektriska laster och andra fasta elinstallationer.

Säljs som metervara på löpmeter. Ange önskad kabellängd som antal vid beställning. Beställer du exempelvis 20 st levereras 20 meter kabel i sammanhängande längd.

Användningsområden

ACEFLEX Pure 5G10 lämpar sig för fasta installationer där det krävs högre ledararea och flexibel kabelkonstruktion.

• Kraftmatning i bostäder och större fastigheter
• Matning till elcentraler och undercentraler
• Industriella och kommersiella elinstallationer
• Matning till maskiner och annan elektrisk utrustning
• Installationer med högre effektbehov och större laster
• Förläggning utomhus, i rör eller direkt i mark

Observera: Kabeln är inte avsedd för installation i explosionsfarliga rum. Kabelarea och installation ska alltid dimensioneras utifrån den aktuella anläggningen.

Egenskaper och fördelar

• Halogenfri kraft- och installationskabel
• 5G10 – fem ledare med 10 mm² ledararea
• Fintrådiga kopparledare i klass 5
• Flexibel och lättarbetad konstruktion
• Godkänd för markförläggning
• UV-resistent och lämpad för utomhusinstallation
• Flamskyddad och rökfattig
• Märkspänning 0,6/1 kV
• Säljs som metervara på löpmeter

Teknisk specifikation

• Produkt: Draka ACEFLEX Pure 5G10
• Kabeltyp: Kraft- och installationskabel
• Dimension: 5G10 mm²
• Antal ledare: 5 st
• Ledararea: 10 mm²
• Ledarmaterial: Koppar
• Ledartyp: Fintrådig, klass 5
• Ledarfärger: Grön/gul, blå, brun, svart och grå
• Märkspänning: 0,6/1 kV
• Max. ledartemperatur: 90 °C
• Drifttemperatur: −60 till +60 °C
• Hanteringstemperatur: −20 till +40 °C
• Ytterdiameter: 18 mm
• Minsta böjradie: 5 × kabeldiametern, ca 90 mm
• Vikt: ca 652 kg/km
• Kabelform: Rund

Konstruktion och brandegenskaper

• Ledare: Blank, fintrådig koppar, klass 5
• Ledarisolering: XLPE
• Yttermantel: Halogenfri och flamskyddad polymer
• Halogenfri: Ja, enligt IEC/EN 60754-1/2
• Rökfattig: Ja
• Brandklass: Dca-s2,d2,a1 enligt EN 13501-6
