Draka ACEFLEX Pure 5G16 – Kraftkabel

Draka ACEFLEX Pure 5G16 är en halogenfri, flexibel och lättarbetad kraft- och installationskabel för fast förläggning. Kabeln kan installeras inom- och utomhus, i rör samt direkt i mark och lämpar sig för kraftmatning där en grövre 5-ledarkabel med 16 mm² ledararea behövs.

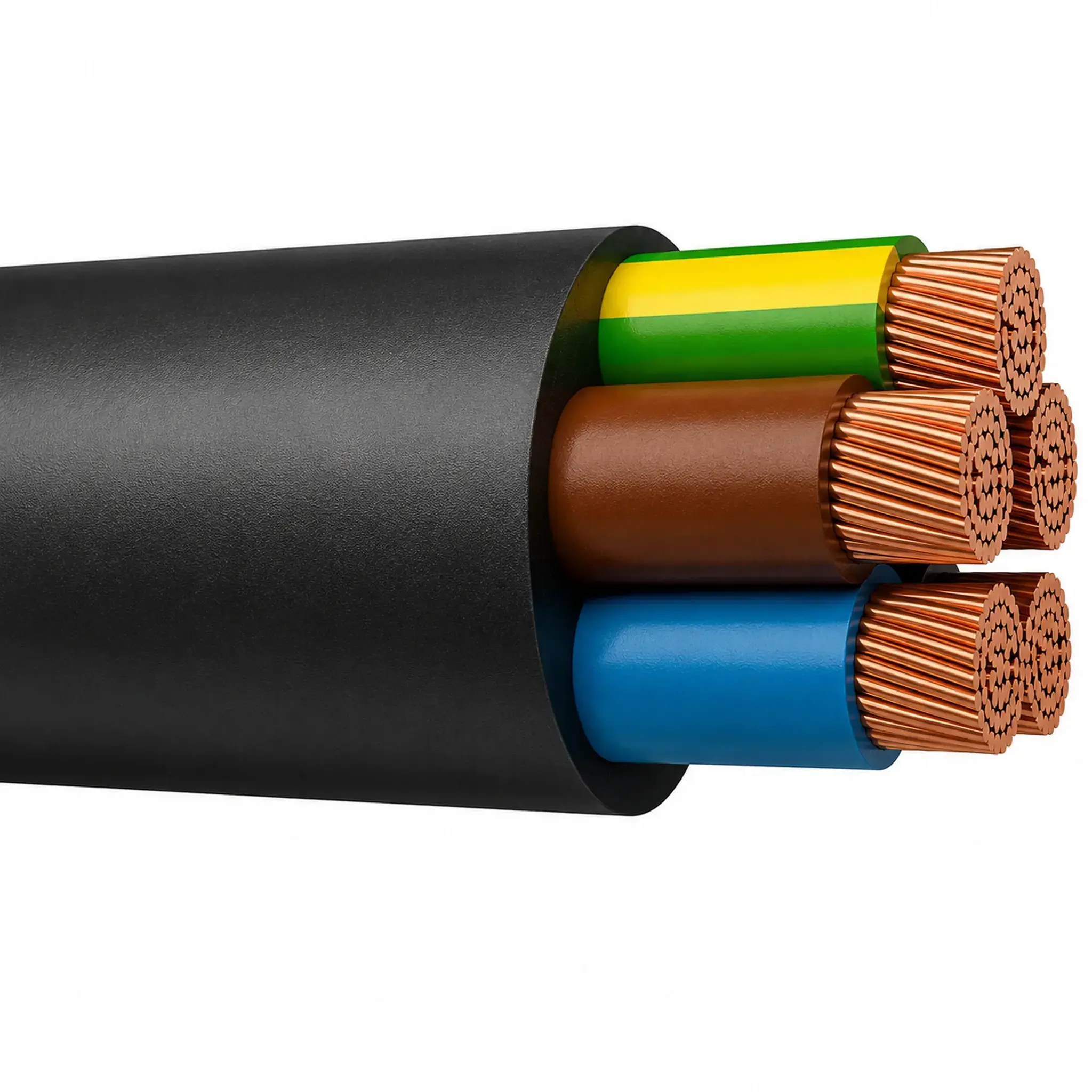

Kabeln har fem fintrådiga kopparledare i klass 5, vilket ger god flexibilitet trots den grövre ledararean. ACEFLEX Pure 5G16 är avsedd för 0,6/1 kV och passar för fasta installationer med högre effektbehov, exempelvis kraftmatning till elcentraler, fastigheter, maskiner och annan elektrisk utrustning.

Säljs som metervara på löpmeter. Ange önskad kabellängd som antal vid beställning. Beställer du exempelvis 20 st levereras 20 meter kabel i sammanhängande längd.

Användningsområden

ACEFLEX Pure 5G16 är avsedd för öppen fast förläggning och passar installationer där det krävs en grövre och samtidigt flexibel kraftkabel.

• Kraftmatning i fastigheter
• Matning till elcentraler och undercentraler
• Industriella och kommersiella elinstallationer
• Matning till maskiner och elektrisk utrustning
• Installationer med högre effektbehov och större laster
• Förläggning utomhus, i rör eller direkt i mark

Observera: Kabeln är inte avsedd för installation i explosionsfarliga rum. Kabelarea och installation ska alltid dimensioneras utifrån den aktuella anläggningen.

Egenskaper och fördelar

• Halogenfri kraft- och installationskabel
• 5G16 – fem ledare med 16 mm² ledararea
• Fintrådiga kopparledare i klass 5
• Flexibel konstruktion för smidigare installation
• Godkänd för markförläggning
• UV-resistent och lämpad för utomhusinstallation
• Flamskyddad och rökfattig
• Märkspänning 0,6/1 kV
• Säljs som metervara på löpmeter

Teknisk specifikation

• Produkt: Draka ACEFLEX Pure 5G16
• Kabeltyp: Kraft- och installationskabel
• Dimension: 5G16 mm²
• Antal ledare: 5 st
• Ledararea: 16 mm²
• Ledarmaterial: Koppar
• Ledartyp: Fintrådig, klass 5
• Ledarfärger: Grön/gul, blå, brun, svart och grå
• Märkspänning: 0,6/1 kV
• Max. ledartemperatur: 90 °C
• Drifttemperatur: −60 till +60 °C
• Hanteringstemperatur: −20 till +40 °C
• Ytterdiameter: 21 mm
• Minsta böjradie: 5 × kabeldiametern, ca 105 mm
• Vikt: ca 941 kg/km
• Kabelform: Rund

Konstruktion och brandegenskaper

• Ledare: Blank, fintrådig koppar, klass 5
• Ledarisolering: XLPE
• Yttermantel: Halogenfri och flamskyddad polymer
• Halogenfri: Ja, enligt IEC/EN 60754-1/2
• Rökfattig: Ja
• Brandklass: Dca-s2,d2,a1 enligt EN 13501-6
