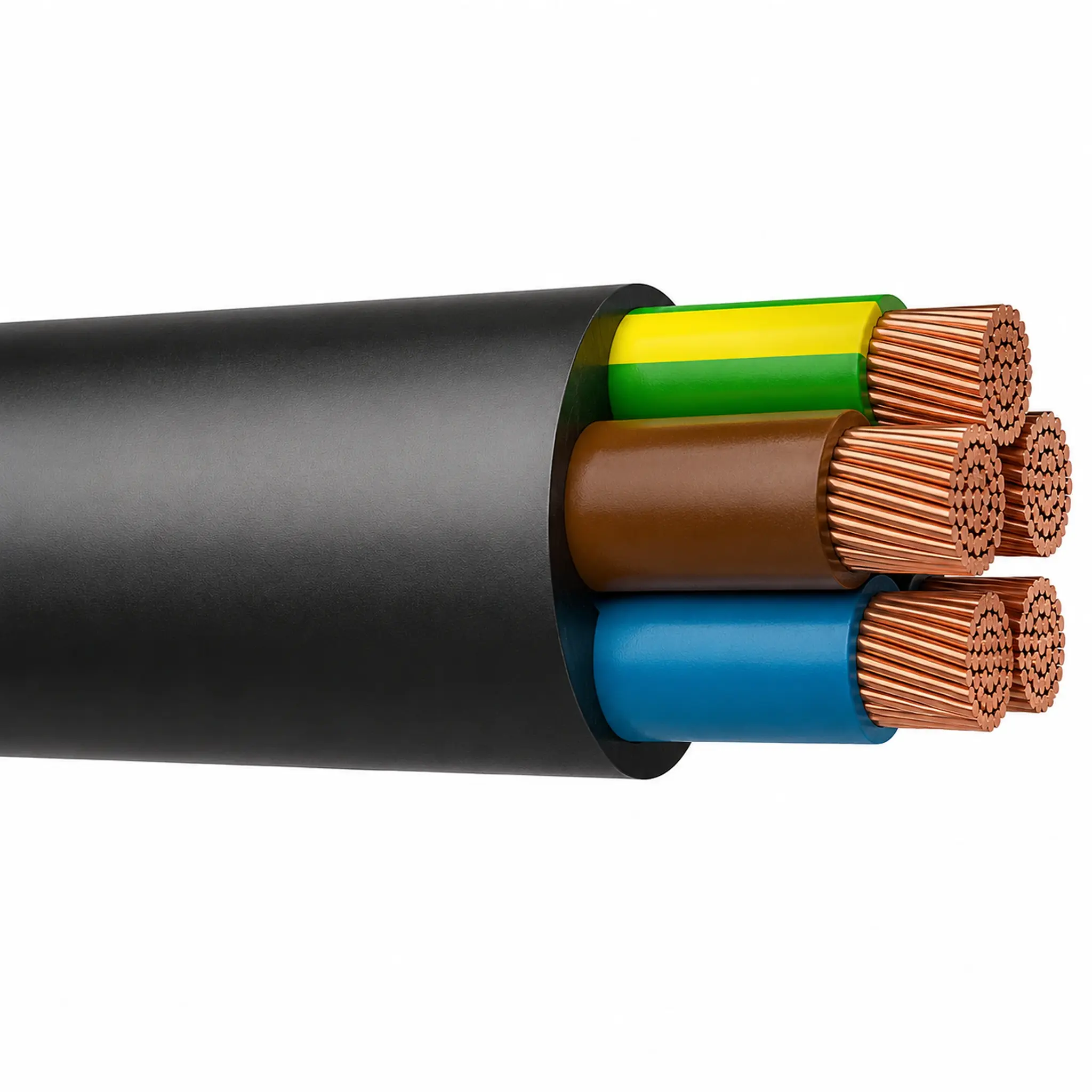

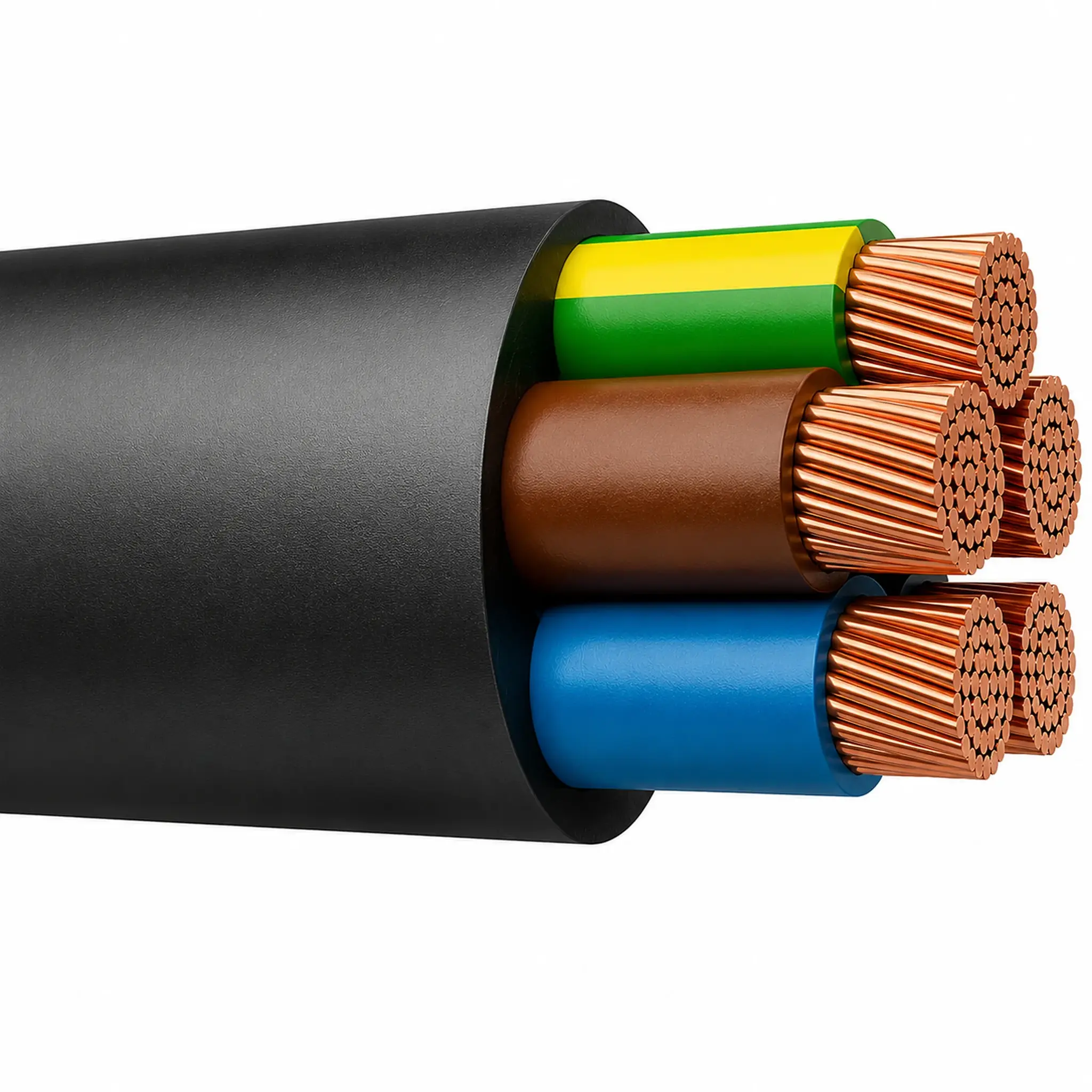

Draka ACEFLEX Pure 5G6 – Kraftkabel

Draka ACEFLEX Pure 5G6 är en halogenfri, flexibel och lättarbetad kraft- och installationskabel för fast förläggning. Kabeln kan installeras inom- och utomhus, i rör samt direkt i mark och lämpar sig för kraftmatning i exempelvis fastigheter, elcentraler och andra fasta elinstallationer.

Kabeln har fem fintrådiga kopparledare i klass 5 med 6 mm² ledararea. Den flexibla konstruktionen gör ACEFLEX Pure smidig att hantera och installera även där en grövre 5G6-kabel behövs.

Säljs som metervara på löpmeter. Ange önskad kabellängd som antal vid beställning. Beställer du exempelvis 15 st levereras 15 meter kabel i sammanhängande längd.

Användningsområden

ACEFLEX Pure 5G6 är avsedd för öppen fast förläggning och kan användas för kraftmatning i flera typer av elinstallationer.

• Kraftmatning i bostäder och fastigheter
• Matning till elcentraler och undercentraler
• Industriella och kommersiella elinstallationer
• Matning till elektrisk utrustning
• Installationer med förläggning utomhus, i rör eller direkt i mark
• Matning till laddbox när 5G6 är korrekt dimensionerad för den aktuella installationen

Ska kabeln användas till elbilsladdning? Läs vår guide om vilken kabel man ska välja till laddbox och vad som påverkar valet av kabeltyp och dimension.

Observera: Kabeln är inte avsedd för installation i explosionsfarliga rum. Kabeldimension och installation ska alltid anpassas efter den aktuella anläggningens förutsättningar.

Egenskaper och fördelar

• Halogenfri kraft- och installationskabel
• 5G6 – fem ledare med 6 mm² ledararea
• Fintrådiga kopparledare i klass 5
• Flexibel och lättarbetad konstruktion
• Godkänd för markförläggning
• UV-resistent och lämpad för utomhusinstallation
• Flamskyddad och rökfattig
• Märkspänning 0,6/1 kV
• Säljs som metervara på löpmeter

Teknisk specifikation

• Produkt: Draka ACEFLEX Pure 5G6
• Kabeltyp: Kraft- och installationskabel
• Dimension: 5G6 mm²
• Antal ledare: 5 st
• Ledararea: 6 mm²
• Ledarmaterial: Koppar
• Ledartyp: Fintrådig, klass 5
• Ledarfärger: Grön/gul, blå, brun, svart och grå
• Märkspänning: 0,6/1 kV
• Max. ledartemperatur: 90 °C
• Drifttemperatur: −60 till +60 °C
• Hanteringstemperatur: −20 till +40 °C
• Ytterdiameter: 15 mm
• Minsta böjradie: 5 × kabeldiametern, ca 75 mm
• Vikt: ca 425 kg/km
• Kabelform: Rund

Konstruktion och brandegenskaper

• Ledare: Blank, fintrådig koppar, klass 5
• Ledarisolering: XLPE
• Yttermantel: Halogenfri och flamskyddad polymer
• Halogenfri: Ja, enligt IEC/EN 60754-1/2
• Rökfattig: Ja
• Brandklass: Dca-s2,d2,a1 enligt EN 13501-6
