Kopplingskabel

Kopplingskabel RQ för elskåp och centraler

RQ är en halogenfri och mångtrådig kopplingsledning som främst används för interna kopplingar i elskåp, elcentraler, apparatskåp och liknande elektrisk utrustning. Den flexibla ledaruppbyggnaden gör kabeln smidig att forma och ansluta där utrymmet är begränsat eller där ledningen behöver dras mellan flera komponenter.

Benämningen RQ motsvarar kabeltypen H07Z1-K. Det är en isolerad enkelledare med kopparledare av flexibilitetsklass 5 och märkspänningen 450/750 V. Eftersom RQ saknar gemensam yttermantel ska ledningen användas och förläggas enligt produktbladet och installationens krav.

RQ 6 och RQ 10 på löpmeter

I kategorin finns kopplingskabel från Electrica med ledarareorna 6 mm² och 10 mm². Båda dimensionerna säljs på löpmeter och finns i blått, svart, vitt, brunt och grönt/gult.

RQ 6 – 6 mm²

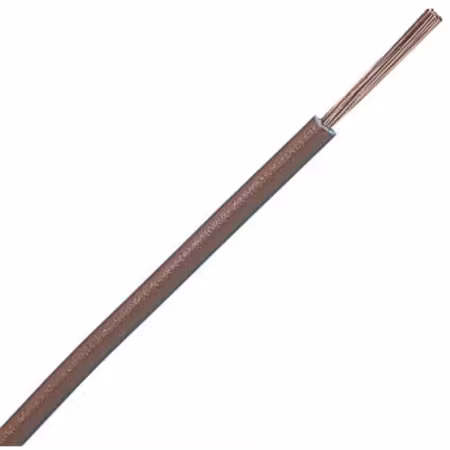

RQ 6 är en enkelledare med ledararean 6 mm². Den används för interna kopplingar där projektering, belastning och övriga installationsförutsättningar anger denna dimension.

RQ 10 – 10 mm²

RQ 10 har ledararean 10 mm² och används när installationens dimensionering kräver en grövre kopplingsledning. Valet mellan RQ 6 och RQ 10 ska inte göras enbart utifrån önskad belastning.

Strömförmågan påverkas även av bland annat förläggningssätt, omgivningstemperatur, gruppering, anslutningar och installationens skydd. Dimensioneringen ska därför utföras utifrån hela anläggningens förutsättningar.

Egenskaper hos RQ-kopplingskabel

• halogenfri kopplingsledning av typen H07Z1-K
• mångtrådig kopparledare, flexibilitetsklass 5
• enkelledare med märkspänningen 450/750 V
• isolerad med halogenfritt HFFR-material
• avsedd främst för interna kopplingar
• finns med ledararea 6 mm² och 10 mm²
• finns i flera ledarfärger
• säljs på löpmeter

Vanliga användningsområden

RQ 6 och RQ 10 används främst som intern kopplingsledning i elektrisk utrustning. Exakt användning ska alltid kontrolleras mot produktbladet och den aktuella installationens dimensionering.

• interna kopplingar i elcentraler
• kopplingsskåp och apparatskåp
• styrskåp och annan teknisk utrustning
• anslutningar mellan komponenter och plintar
• installationer där halogenfri kopplingsledning krävs

Ledarfärger för RQ-kabel

RQ 6 och RQ 10 finns i blått, svart, brunt, vitt och grönt/gult. Färgen hjälper till att identifiera ledarens funktion, men den faktiska användningen ska följa gällande standard, projektering och dokumentation.

• Grönt/gult är reserverat för skyddsledare.
• Blått används normalt för neutralledare.
• Brunt, svart och vitt används enligt installationens avsedda ledarmärkning.

Vit ledare har inte automatiskt funktionen tändtråd, och en ledares funktion bör inte bestämmas enbart utifrån färgen. Befintliga installationer kan dessutom vara utförda enligt äldre färgsystem.

Skillnaden mellan RQ och FQ

RQ och FQ är båda halogenfria enkelledare, men de är konstruerade för delvis olika användningsområden. RQ, H07Z1-K, har en mångtrådig ledare av klass 5 och används främst för interna kopplingar i skåp och liknande utrustning.

FQ, H07Z1-R, har normalt en fåtrådig ledare av klass 2 och används bland annat i fast förlagda rör- och kanalsystem. För sådan kabeldragning hittar du alternativen i kategorin FQ installationskabel.

Vanliga frågor om kopplingskabel

Vad är RQ-kabel?

RQ är den svenska beteckningen för en halogenfri, mångtrådig kopplingsledning av typen H07Z1-K. Den används främst för interna kopplingar i kopplingsskåp, centraler och liknande elektrisk utrustning.

Vad är skillnaden mellan RQ 6 och RQ 10?

Skillnaden är ledararean. RQ 6 har arean 6 mm² och RQ 10 har arean 10 mm². Rätt dimension avgörs genom elektrisk dimensionering av bland annat belastning, förläggningssätt och skydd.

Är RQ en enkelledare?

Ja. RQ består av en isolerad, mångtrådig kopparledare och har ingen gemensam yttermantel tillsammans med andra ledare.

Kan RQ användas som vanlig installationsledning i rör?

RQ är främst avsedd för interna kopplingar. För fast installation i rör och kanaler används ofta FQ eller en annan ledning som är godkänd för det aktuella förläggningssättet. Produktbladet ska alltid kontrolleras före installation.

Kan RQ användas utomhus?

RQ ska inte beskrivas som en generell utomhuskabel. Det är en isolerad enkelledare utan yttermantel. Eventuell användning i en kapslad eller skyddad installation ska bedömas utifrån produktblad, kapsling, miljö och förläggningssätt.

Säljs RQ 6 och RQ 10 på löpmeter?

Ja, samtliga RQ-varianter i denna kategori säljs på löpmeter. Önskad längd anges på respektive produktsida.

Kontrollera installation och anslutningar

Rätt ledararea, färg, förläggning och anslutningsmetod ska bestämmas utifrån installationens krav. Anslutningsdon och plintar måste även vara avsedda för ledartypen och den aktuella arean. Fast elinstallation ska utföras enligt gällande regler och med rätt kompetens.

Är du osäker på vilka arbeten som får utföras på egen hand kan du läsa vår guide Vad får man göra själv med el?.
