ABB AU60.5 Apparatdosa Kombi för Enkel- och Dubbelgips

ABB Ensto Ideal AU60.5 är en halogenfri apparatdosa kombi för infällt montage i enkel- och dubbelgips. Dosan fungerar som mellandosa vid kombination av flera apparatdosor och har fasta monteringshål med skruvavstånd c/c 60 mm.

AU60.5 levereras med en grön distansring för montage i enkelgips. Vid installation i dubbelgips tas distansringen bort. Konstruktionen gör dosan flexibel vid både nyinstallation och andra installationer där flera apparatdosor behöver kombineras.

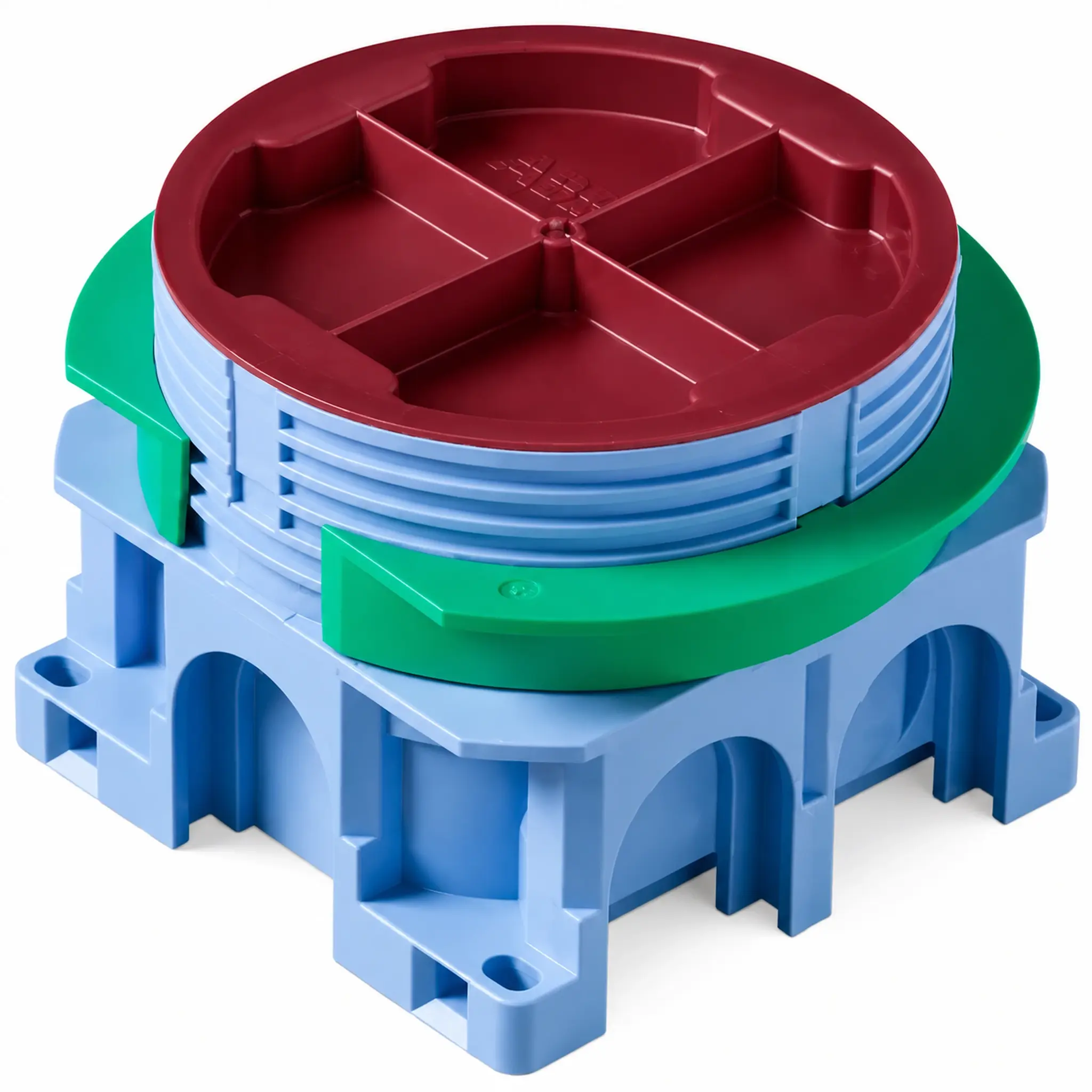

ABB AU60.5 apparatdosa kombi

Dosan har sex utbrytningsöppningar på sidorna och två i botten för flexibel rör- och kabeldragning. Den kan kompletteras med lösa stutsar E14 223 42–44 och bottenstutsar E14 223 47–49.

Flera dosor kan byggas samman med sammankopplingsstycke E14 223 15–17. Det gör AU60.5 särskilt användbar som mellandosa när flera apparater ska monteras tillsammans.

Fördelar med ABB AU60.5

• Apparatdosa kombi för enkel- och dubbelgips
• Lämplig som mellandosa vid kombinationsmontage
• Skruvavstånd c/c 60 mm
• Grön distansring för anpassning till skivtjocklek
• 6 utbrytningsöppningar på sidorna
• 2 utbrytningsöppningar i botten
• Kan kompletteras med lösa sido- och bottenstutsar
• Kan sammanbyggas med andra apparatdosor
• Halogenfritt material
• Putslock av återvunnen plast

Anslutningar och tillbehör

• Lösa stutsar: E14 223 42–44
• Bottenstutsar: E14 223 47–49
• Sammankopplingsstycke: E14 223 15–17
• Lämplig kabeldiameter: 8–13 mm

Teknisk information

• Varumärke: ABB
• Serie: Ensto Ideal
• Modell: AU60.5
• Produkttyp: Apparatdosa / mellandosa
• Montage: Infällt montage
• Skruvavstånd: c/c 60 mm
• Diameter: 71 mm
• Bredd: 71 mm
• Längd: 87 mm
• Djup: 71 mm
• Invändigt djup: 54 mm
• Antal apparatinsatser: 1
• Apparatfastsättning: Skruv
• Kopplingsbar: Ja
• Ingång bakifrån: Ja
• Maximal ledararea: 2,5 mm²
• Märkspänning: 400 V
• Drifttemperatur: -25 °C till +60 °C
• Material: Plast
• Halogenfri: Ja
• Färg: Blå
• Kapslingsklass: IP3X

Material och miljö

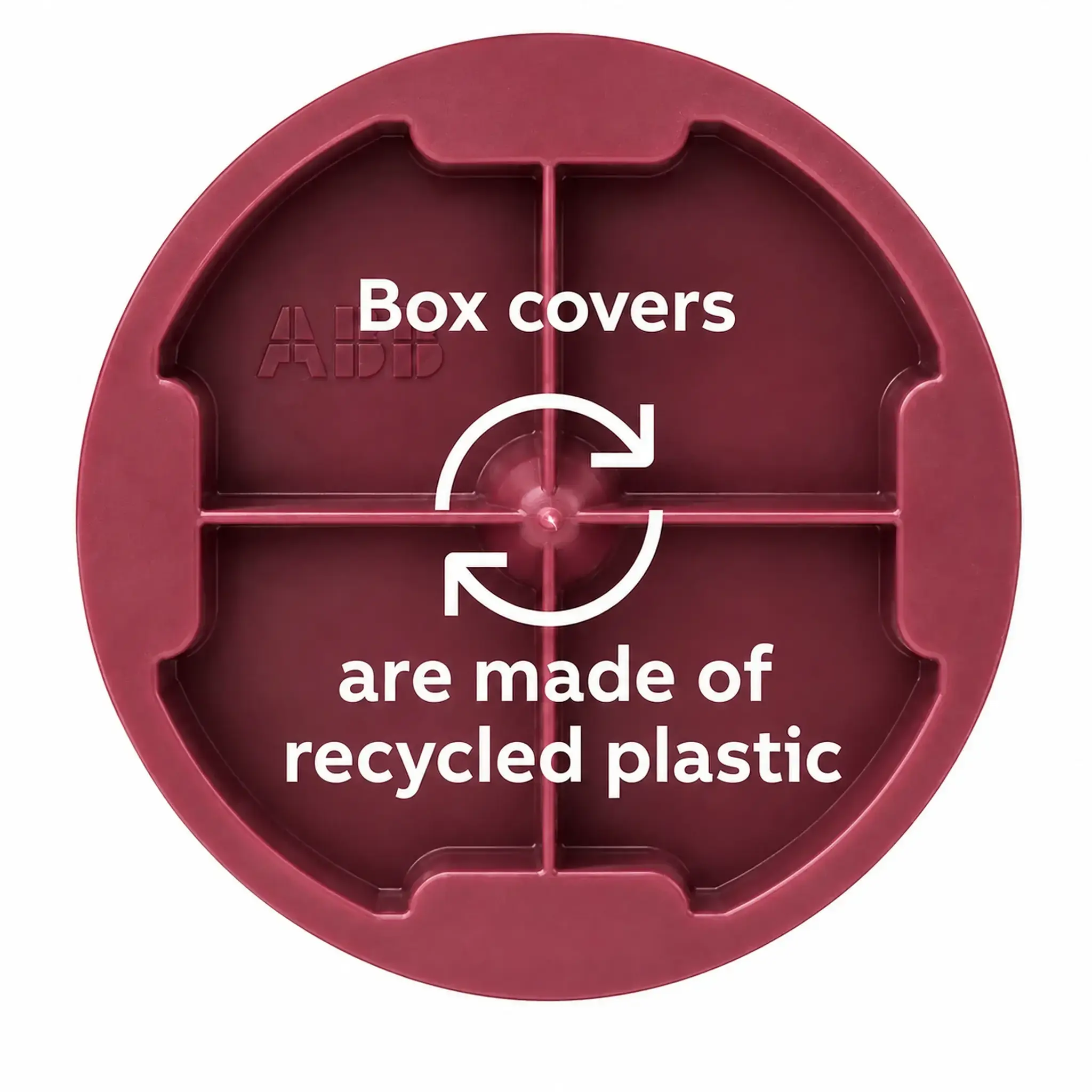

ABB AU60.5 är tillverkad i halogenfritt material enligt IEC 61249-2-21 och uppfyller glödtrådsprov 850 °C enligt IEC/EN 60670:2005. Putslocket är tillverkat av återvunnen plast.

Användningsområden

ABB AU60.5 används som apparatdosa och mellandosa i infällda elinstallationer i skivvägg. Den kopplingsbara konstruktionen gör den särskilt lämplig när flera strömställare, vägguttag eller andra apparater ska monteras sida vid sida.
