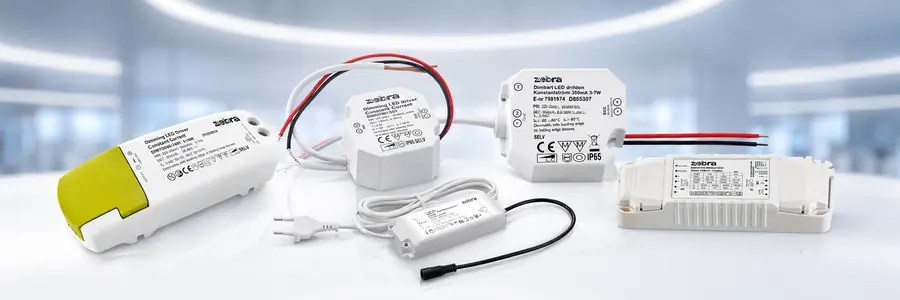

Drivdon till LED – komplett guide till rätt val för din belysning

Ett LED-drivdon är en liten komponent med en avgörande uppgift: att omvandla och reglera strömmen så att LED-belysningen får rätt elektriska förutsättningar. Väljer du rätt drivdon får du stabilt ljus, rätt dimringsfunktion och en installation som fungerar som avsett. Fel kombination kan däremot ge flimmer, dålig dimring, förkortad livslängd eller skador på belysningen.

I den här guiden går vi igenom hur du väljer drivdon utifrån ström eller spänning, effekt, dimring, kapslingsklass och placering. Du får också en översikt över hela vårt sortiment av drivdon, från kompakta 350 mA-modeller till flexibla multidrivdon och 24 V-drivdon för decklights.

Vad är ett LED-drivdon?

LED-komponenter kan normalt inte anslutas direkt till 230 V. Drivdonet omvandlar nätspänningen och levererar den ström eller spänning som LED-armaturen är konstruerad för. Det fungerar alltså som länken mellan elnätet och LED-lasten.

I dagligt tal används ibland orden drivdon och transformator som om de betydde samma sak. Det är praktiskt att söka på båda begreppen, men tekniskt är ett LED-drivdon mer än en traditionell transformator: det reglerar utgången för att ge LED-belysningen rätt och stabil matning.

Börja här: läs märkningen på armaturen

Det säkraste sättet att välja drivdon är att utgå från armaturens eller LED-modulens tekniska data. Kontrollera i denna ordning:

1. Konstantström eller konstantspänning? Leta efter mA, exempelvis 350 mA eller 700 mA, alternativt V DC, exempelvis 24 V DC.
2. Vilken effekt kräver lasten? Summera effekten för alla anslutna ljuskällor och kontrollera att summan ligger inom drivdonets angivna effektområde.
3. Ska belysningen dimras? Välj ett drivdon som stöder samma styrprincip som den planerade dimmern eller styrningen.
4. Var ska drivdonet placeras? Kontrollera IP-klass, temperaturkrav, mått, ventilation och åtkomlighet.
5. Hur ska lasten kopplas? Följ alltid produktens kopplingsanvisning. Konstantströmslaster kopplas ofta i serie, medan konstantspänningslaster normalt kopplas parallellt.

Matcha alltid samtliga värden – inte bara wattalet. Ett drivdon med rätt effekt men fel utgångsström eller utgångsspänning är inte kompatibelt.

Konstantström eller konstantspänning – den viktigaste skillnaden

Konstantströmsdrivdon: 350 mA, 500 mA, 700 mA eller 900 mA

Downlights, spotlights och integrerade LED-moduler använder ofta konstantström. Då anges drivdonets utgång i milliampere, till exempel 350 mA eller 700 mA. Strömvärdet måste motsvara LED-produktens märkning.

I vårt sortiment finns fasta modeller för 350 mA och 700 mA samt multidrivdon där utgången kan ställas in. En 350 mA-armatur ska inte anslutas till ett drivdon inställt på 700 mA bara för att effekten verkar passa.

Konstantspänningsdrivdon: 12 V eller 24 V DC

LED-lister och vissa dekorativa belysningssystem arbetar i stället med konstant spänning. Då ska drivdonets utspänning matcha systemet exakt. En 24 V-produkt kräver alltså 24 V DC.

För Zebra Decklight 1 W och 3 W erbjuder vi ett Plug-In-drivdon på 30 W och 24 V DC. Det är anpassat för just detta system, har IP44 och är inte dimbart.

Så räknar du på effekten

Drivdonets effekt anges i watt. För flera armaturer summerar du deras effekt:

Antal armaturer × effekt per armatur = total LED-last

Exempel: sex armaturer på 3 W ger en sammanlagd last på 18 W.

Totalen måste samtidigt ligga inom drivdonets angivna arbetsområde. Ett drivdon märkt 9–18 W är avsett för en last inom just detta intervall. Undvik därför att välja en modell enbart utifrån dess maximala wattal. Kontrollera även minsta last, utgångsström eller spänning och tillverkarens kompatibilitetsuppgifter.

För konstantströmsinstallationer behöver även LED-modulernas sammanlagda framspänning rymmas inom drivdonets utgångsspänningsområde. Vid osäkerhet bör en behörig installatör kontrollera hela kombinationen.

Vilken typ av dimring behöver du?

Alla drivdon är inte dimbara, och alla dimbara drivdon styrs inte på samma sätt. I vårt sortiment finns tre huvudsakliga lösningar.

Fasdimring

Fasdimring sker med en kompatibel framkants- eller bakkantsdimmer på primärsidan. Flera av våra Z-Dim-modeller och IP65-modeller stöder båda typerna. Det är en vanlig lösning när ljuset ska regleras från en traditionell väggdimmer.

Dimmer, drivdon och LED-last måste fungera tillsammans. Kontrollera därför kompatibilitet och tillåten minimi- och maxlast för dimmern. Flimmer, surr eller ett begränsat dimringsområde kan vara tecken på en olämplig kombination.

Push-dimring

Push-dimring styrs med en återfjädrande tryckknapp. Zebra Z-Push Rund 8 W är ett kompakt multidrivdon för apparatdosa med valbar konstantström på 350, 500 eller 550 mA. Zebra Z-Push 30 W kan ställas för 350, 500, 700 eller 900 mA och kan dessutom användas som 12 eller 24 V konstantspänningsdrivdon inom produktens angivna effektgränser.

1–10 V-styrning

Båda Z-Push-modellerna stöder även 1–10 V. Det passar installationer där ljusnivån ska styras via en separat styrsignal, till exempel i mer projekterade belysningslösningar.

IP20, IP44 eller IP65 – välj efter placeringen

IP-klassen beskriver kapslingens skydd mot inträngande föremål, damm och vatten. Den ska väljas utifrån den plats där själva drivdonet monteras – inte bara var armaturen sitter.

• IP20 är avsett för torra, skyddade inomhusmiljöer.
• IP44 ger skydd mot vattenstänk och används i vårt sortiment för Plug-In-drivdonet till Zebra Decklight i skyddad miljö.
• IP65 är dammtätt och skyddat mot vattenstrålar. Våra IP65-modeller är framtagna för fuktiga, dammiga eller utsatta placeringar enligt respektive produkts installationsanvisning.

En hög IP-klass innebär inte automatiskt att produkten får placeras var som helst. I badrum och utomhusmiljö måste hela installationen, placeringen och övriga produkter uppfylla gällande krav.

Guide till vårt sortiment av drivdon

350 mA – för mindre och medelstora konstantströmslaster

Våra 350 mA-modeller täcker flera effektområden och montagebehov:

Välj den modell vars effektintervall rymmer den sammanlagda lasten och vars kapsling passar installationsmiljön.

700 mA – för LED-produkter med högre märkström

Pro-modellerna är särskilt anpassade för LED-panel Pro. Välj Av/På när ljusreglering inte behövs och Fasdim när panelen ska dimras med kompatibel fram- eller bakkantsdimmer.

Multidrivdon – när installationen kräver flexibilitet

*Vid konstantspänning gäller lägre maxeffekt: 10,8 W vid 12 V DC och 21 W vid 24 V DC. Följ alltid inställningstabellen på produkten.

24 V Plug-In – för Zebra Decklight

Zebra Plug-In 30 W 24 V DC är en färdig, icke-dimbar lösning för Zebra Decklight 1 W och 3 W. Den har IP44 och passar exempelvis decklights i altan, terrass, trappa eller gångstråk när placeringen följer produktens anvisningar.

Snabbval – vilket drivdon passar?

• Armaturen är märkt 350 mA: välj en 350 mA-modell med rätt effektområde och IP-klass.
• Armaturen är märkt 700 mA: välj en 700 mA-modell; använd inte en 350 mA-modell.
• Du har flera möjliga strömnivåer eller styrsätt: välj ett Z-Push-multidrivdon och låt installatören göra rätt inställning.
• Du ska driva Zebra Decklight 1 W eller 3 W: välj Plug-In 30 W 24 V DC.
• Drivdonet ska sitta i fuktig eller utsatt miljö: välj lämplig IP65-modell och kontrollera kraven för hela installationen.
• Du vill använda vanlig väggdimmer: välj en fasdimringsbar modell och verifiera dimmerkompatibiliteten.
• Du vill styra med återfjädrande tryckknapp: välj Z-Push.
• Du ska driva LED-panel Pro: välj Pro Av/På eller Pro Fasdim beroende på om dimring behövs.

Vanliga misstag när man väljer drivdon

1. Man matchar bara watt. Ström eller spänning måste också vara rätt.
2. Man blandar ihop 350 mA och 700 mA. Det kan ge fel funktion eller skada LED-modulen.
3. Man glömmer minsta last. En för låg last kan ge flimmer eller göra att dimringen inte fungerar.
4. Man antar att alla drivdon är dimbara. Av/På-modeller ska inte användas när dimring krävs.
5. Man väljer IP-klass efter armaturen men glömmer drivdonets placering. Båda måste vara lämpade för sin miljö.
6. Man bygger in drivdonet utan hänsyn till värme eller service. Följ alltid anvisningarna om ventilation, avstånd och åtkomlighet.
7. Man byter drivdon utan att dokumentera originalets data. Fotografera märkningen och jämför samtliga värden innan en ersättare väljs.

Installation och elsäkerhet

Arbete som innebär förändring av en fast elinstallation ska utföras av ett registrerat elinstallationsföretag. Elsäkerhetsverket betonar också att du bara får utföra vissa enklare elarbeten själv när lagen tillåter det och du har rätt kunskap. Läs mer hos Elsäkerhetsverket om vad du får göra själv.

Låt installatören kontrollera drivdon, LED-last, dimmer, kablage, placering och eventuell styrning som en komplett lösning. Det minskar risken för felval och ger bättre förutsättningar för stabil, flimmerfri belysning.

Vanliga frågor om LED-drivdon

Kan jag ersätta ett drivdon med en modell som har högre wattal?

I vissa fall, men inte enbart därför att maxeffekten är högre. Ersättaren måste ha rätt typ av utgång, samma föreskrivna ström eller spänning, ett passande effekt- och spänningsområde samt rätt dimringsfunktion. Kontrollera alltid armaturens och drivdonets data.

Vad betyder 350 mA och 700 mA?

Det är drivdonets utgångsström. En konstantströmsarmatur ska anslutas till den ström den är konstruerad för. 350 mA och 700 mA är därför inte utbytbara värden.

Vad är skillnaden mellan 24 V och 350 mA?

24 V anger en konstant spänning, medan 350 mA anger en konstant ström. Det är två olika typer av system och drivdonet måste matcha LED-produktens märkning.

Hur vet jag om drivdonet är dimbart?

Det ska framgå uttryckligen av produktinformationen. Kontrollera även hur dimringen styrs: framkant, bakkant, Push eller 1–10 V. Ett drivdon och en dimmer kan båda vara dimbara utan att för den skull vara kompatibla med varandra.

Måste drivdonet ha samma IP-klass som armaturen?

Inte nödvändigtvis, eftersom IP-kravet beror på var respektive komponent placeras. Ett drivdon i en torr, skyddad miljö kan ha andra krav än en utomhusarmatur. Hela installationen måste dock vara lämpad för miljön.

Kan ett drivdon ge flimmer?

Ja. Flimmer kan bland annat bero på fel last, inkompatibel dimmer, felaktigt drivdon eller problem i installationen. Börja med att kontrollera att alla komponenter är avsedda att fungera tillsammans.

Hitta rätt drivdon hos El-materiel.se

Rätt drivdon börjar alltid med rätt data från armaturen. Matcha konstantström eller konstantspänning, kontrollera effektområdet, välj önskad dimring och säkerställ att kapslingsklassen passar placeringen. När alla delar stämmer får du en belysningslösning med stabil drift och rätt funktion.

Se hela vårt sortiment av drivdon och LED-drivdon. Är du osäker på vilken modell som passar kan du kontakta oss med uppgifter eller en tydlig bild på armaturens och det befintliga drivdonets märkning, så hjälper vi dig att hitta rätt produkt.
