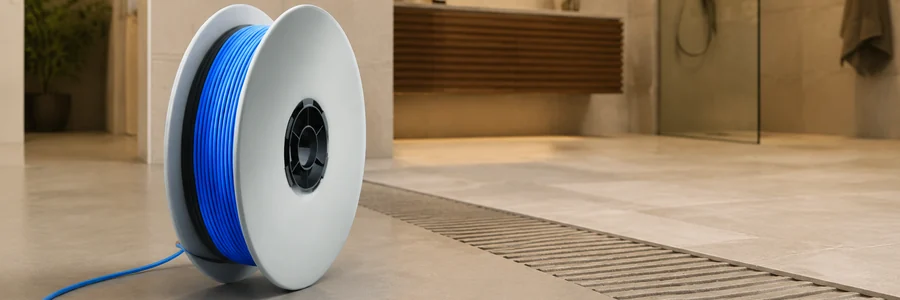

Värmekabel för golvvärme – guide till rätt effekt och T2Blå

En rätt dimensionerad värmekabel ger behaglig golvvärme utan synliga radiatorer och kan vara ett bra val i allt från badrum och hall till kök och andra bostadsutrymmen. Resultatet beror dock inte bara på vilken kabel du väljer. Golvyta, underlag, golvmaterial, installerad effekt, kabelavstånd och termostat behöver planeras som en helhet.

I den här guiden går vi igenom grunderna för elektrisk golvvärme och hur du jämför olika lösningar i vårt sortiment. Vi lägger särskild vikt vid Raychem T2Blå, en flexibel tvåledarvärmekabel som finns i flera längder och kan köpas med eller utan termostat. Se gärna hela vårt sortiment av värmekabel och golvvärme medan du läser.

Vad är en värmekabel för golvvärme?

En elektrisk värmekabel omvandlar el till värme och bäddas in i golvkonstruktionen. När systemet styrs av en anpassad termostat värms golvytan jämnt och temperaturen kan regleras efter rummets användning och önskad komfort.

Värmekabel används ofta vid renovering och nybyggnation eftersom kabeln kan anpassas till rummets form. Den kan förläggas runt fasta hinder och i ytor där en färdig värmematta inte passar lika bra. Kabeln får däremot inte kapas, korsas eller placeras fritt efter eget tycke. Kabellängd, effekt och förläggning ska projekteras innan arbetet börjar.

Värmekabel eller värmekabelmatta – vad är skillnaden?

En lös värmekabel ger stor frihet att anpassa kabelavståndet och följa oregelbundna golvytor. Det gör den särskilt användbar i rum med vinklar, nischer eller flera fasta installationer. En värmekabelmatta har kabeln monterad på ett nät med ett förbestämt avstånd, vilket kan förenkla förläggningen på öppna och regelbundna ytor.

Sju saker att kontrollera innan du väljer värmekabel

1. Räkna på den fria golvytan

Utgå inte från rummets hela mått. Räkna bort ytor under fasta skåp, badkar, duschkabiner och andra installationer där värmekabel inte ska ligga. Ta även hänsyn till platser där man senare kan behöva borra eller förankra något i golvet. Den kvarvarande fria ytan är underlaget för val av kabel och installerad effekt.

2. Skilj på W/m och W/m²

Watt per meter beskriver värmekabelns linjära effekt. Watt per kvadratmeter beskriver den installerade effekten över golvytan. Samma kabel kan ge olika effekt per kvadratmeter beroende på kabelns c/c-avstånd, alltså avståndet från kabelcentrum till kabelcentrum.

En kabel på 12 W/m ger exempelvis ungefär 100 W/m² vid 120 mm c/c, 120 W/m² vid 100 mm c/c och 150 W/m² vid 80 mm c/c. Det betyder inte att den högsta effekten är rätt i alla konstruktioner. Underlag, golvbeläggning, rummets värmebehov och tillverkarens gränser avgör vilken lösning som får användas.

3. Kontrollera golvmaterialet

Klinker och natursten leder värme väl och är vanliga ovanpå elektrisk golvvärme. Trä, parkett, vinyl och andra temperaturkänsliga golv kan också fungera, men bara när hela golvkonstruktionen är godkänd för golvvärme och temperatur samt effekt begränsas enligt golvtillverkarens och värmekabeltillverkarens anvisningar.

För T2Blue+ anger tillverkarens produktblad bland annat att temperaturkänsliga golv ska vara kompatibla med golvvärme, att konstruktionens värmemotstånd inte får överstiga 0,15 m²K/W och att installerad effekt inte får överstiga 100 W/m². Golvet ska då styras med golvgivare eller golvtemperaturbegränsning och normalt begränsas till högst 27 °C, om inte golvtillverkaren anger en lägre nivå.

4. Bedöm underlag och bygghöjd

Undergolvet ska vara rent, plant, stabilt och bärande. Sprickor och brister behöver åtgärdas innan installationen. T2Blue+ är cirka 4,6–5,0 mm i diameter och ska enligt produktbladet normalt bäddas in i 15–30 mm avjämningsmassa eller förläggas i ett godkänt Raychem-membransystem. Kabeln ska inte läggas direkt i kakelfix eller i EPS-cement.

En djupare förläggning i 30–50 mm betong eller avjämningsmassa är möjlig i vissa konstruktioner men ger långsammare temperaturrespons. En kabel som ligger närmare golvytan inom den godkända konstruktionen blir enklare att styra energieffektivt.

5. Välj termostat och givare

Termostaten är central för både komfort och energianvändning. En programmerbar termostat kan sänka temperaturen när rummet inte används och anpassa uppvärmningen efter ett schema. Golvgivaren skyddar temperaturkänsliga golv och gör det möjligt att begränsa golvtemperaturen.

Välj ett komplett paket när du vill ha kabel och termostat samordnade från början. Om du väljer kabel utan termostat måste den kompletteras med en kompatibel modell och rätt givarlösning enligt systemets anvisningar.

6. Kontrollera längd och anslutning

Värmekabelns längd är fast och den aktiva kabeln får inte kortas. Välj därför en kabel som ryms på den fria golvytan med ett tillåtet c/c-avstånd. Kontrollera också var termostaten och anslutningspunkten ska placeras. T2Blue+ har en 2,5 meter lång kallanslutning i ena änden, vilket förenklar planeringen jämfört med en kabel som behöver anslutas i båda ändar.

7. Planera hela installationen innan golvet stängs

Kabeldragning, givarslang, skarvar, termostat, jordfelsbrytare och dokumentation behöver samordnas innan spackel, tätskikt och golvbeläggning appliceras. När kabeln väl är inbyggd är det svårt och kostsamt att rätta till fel. Följ därför både elinstallationsföretagets projektering, golvleverantörens villkor och systemets installationsanvisning.

Raychem T2Blå – flexibel golvvärmekabel för renovering och nybyggnation

T2Blå, som i tillverkarens aktuella dokumentation benämns T2Blue+, är en färdigkonfigurerad tvåledarvärmekabel med konstant uteffekt. Tvåledarkonstruktionen innebär att kabeln endast har en kallanslutningsände. Det förenklar förläggningen och gör kabeln smidig att anpassa efter rummets form.

Tillverkarens T2Blue+-familj omfattar 7 W/m och 12 W/m. I vårt aktuella sortiment ligger tyngdpunkten på T2Blå-12 med 12 W/m, i längder från 10 till 180 meter. Kabeln arbetar med 230 V, är cirka 5 mm i diameter och har 2,5 meter kallkabel. Den aktuella konstruktionen är PFAS-fri och har LSZH-yttermantel enligt produktbladet.

Detaljer om konstruktion, godkända golvtyper och rekommenderade inbyggnadsmetoder finns i Chemelex aktuella produktblad för T2Blue+.

T2Blå-12 med WiFi-termostat

Raychem T2Blå-12 golvvärmekabel med WiFi-termostat är ett komplett alternativ där värmekabel, termostat och viktiga installationstillbehör är samordnade. Paketet finns med kabellängder från 10 till 180 meter och innehåller bland annat WiFi-termostat, golvgivare, givarslang och märkskylt.

WiFi-styrningen gör det möjligt att schemalägga och fjärrstyra värmen. Det kan förbättra energieffektiviteten när temperaturen anpassas efter när rummet faktiskt används. Exakt funktion och kompatibilitet ska alltid kontrolleras för den termostatversion som ingår i den valda produktvarianten.

T2Blå-12 utan termostat

Raychem T2Blå-12 golvvärmekabel utan termostat passar när projektet redan har en beslutad termostatlösning eller när installatören vill välja styrning separat. Kabeln finns i samma breda längdintervall, men termostat ingår inte. Den valda termostaten måste vara avsedd för elektrisk golvvärme och dimensioneras för installationens belastning och givarbehov.

T2Blå-10 med SENZ WiFi

Sortimentet innehåller även T2Blå-10-paket på 10 W/m. Ett exempel är T2Blå-10 40 meter och 400 W med SENZ WiFi. Paketet är avsett för cirka 4 m² vid 100 mm c/c och 100 W/m² enligt produktsidan. Andra längder finns för mindre och större golvytor.

T2Blå-10 och T2Blå-12 ska inte dimensioneras med samma tabell. De har olika effekt per meter, vilket påverkar både kabelavstånd och total installerad effekt. Utgå alltid från produktsidan och installationsanvisningen för den variant som faktiskt ska användas.

Andra lösningar i sortimentet

Ebeco Cable Kit 500

Ebeco Cable Kit 500 med EB-Therm 500 är ett komplett golvvärmekit med en cirka 4 mm tunn värmekabel. Serien finns i flera storlekar för golvytor från ungefär 0,8 till 18,7 m². Termostaten är WiFi-förberedd och kan kompletteras med EB-Connect WiFi för app- och smarta hem-funktioner.

Värmekabelmatta för regelbundna ytor

För öppna golvytor kan en färdig värmekabelmatta vara ett smidigt alternativ. Kabeln sitter redan monterad på nät, vilket förenklar ett jämnt kabelavstånd. I vårt sortiment finns flera mattstorlekar, exempelvis värmekabelmatta 3 m² och 150 W med termostat. Välj matta efter den fria golvytan och kontrollera att formen går att anpassa utan att värmekabeln kapas eller skadas.

Snabbval – vilken lösning passar projektet?

• Oregelbundet rum eller flera fasta hinder: välj en lös värmekabel som kan förläggas efter rummets form.
• Öppen och regelbunden yta: en värmekabelmatta kan förenkla utläggningen.
• Komplett paket med smart styrning: T2Blå-12 med WiFi-termostat ger kabel och styrning i samma lösning.
• Separat vald termostat: T2Blå-12 utan termostat ger större frihet i systemvalet.
• Tunt kabelkit med termostat: Ebeco Cable Kit 500 är ett alternativ med cirka 4 mm kabel.

Snabbvalet ersätter inte dimensionering. Låt elinstallationsföretaget kontrollera fri golvyta, effektbehov, underlag, säkring, jordfelsbrytare, termostat och golvleverantörens temperaturgränser innan produkten beställs.

Vanliga misstag vid val av värmekabel

1. Man räknar hela rummets yta. Kabel ska normalt inte ligga under fasta och täckande installationer.
2. Man blandar ihop W/m och W/m². Kabelns linjära effekt och installerad yteffekt är två olika saker.
3. Man väljer kabeln innan golvmaterialet. Temperaturkänsliga golv kan kräva lägre effekt och golvtemperaturbegränsning.
4. Man köper fel kabellängd. Den aktiva värmekabeln får inte kortas för att passa.
5. Man glömmer termostatens belastning och givare. Styrningen måste passa hela systemet.
6. Man lägger kabel där golvet senare ska borras. Kabelns placering ska dokumenteras med förläggningsskiss.
7. Man planerar att lägga kabeln själv. Även utläggningen är elinstallationsarbete och ska ingå i elinstallationsföretagets uppdrag.

Installation och elsäkerhet

Elektrisk golvvärme är en del av starkströmsanläggningen. Enligt Elsäkerhetsverket om installation av golvvärme ska arbetet utföras av ett registrerat elinstallationsföretag. Det gäller inte bara inkopplingen utan även utläggningen av värmekabeln. Arbetet kan därför inte delas upp så att privatpersonen lägger kabeln och elektrikern endast kontrollerar och ansluter den i efterhand.

Installatören behöver kontrollera kabeln och göra mätningar både före, under och efter inbyggnaden. I våtrum ska arbetet dessutom samordnas med tätskikt och gällande branschregler. GVK:s råd om elburen golvvärme betonar bland annat rätt kabel och effekt, korrekt inbyggnad samt dokumentation med mätningar och förläggningsskiss.

Vanliga frågor om värmekabel och T2Blå

Hur mycket värmekabel behöver jag?

Det beror på den fria golvytan, kabelns effekt per meter och önskad installerad effekt per kvadratmeter. Räkna bort fasta och täckande installationer och låt elinstallationsföretaget dimensionera kabellängd och c/c-avstånd.

Kan en värmekabel kapas?

Nej, den aktiva värmekabeln får inte kapas eller förkortas. Välj rätt längd från början. Endast kallanslutningen hanteras enligt tillverkarens instruktioner av installatören.

Vad betyder 12 W/m?

Det betyder att varje meter kabel avger nominellt 12 watt. Den installerade effekten per kvadratmeter bestäms sedan av hur tätt kabeln förläggs.

Kan T2Blå användas under trägolv eller vinyl?

Ja, T2Blue+ kan användas med vissa temperaturkänsliga golv när golvet är godkänt för golvvärme och kraven på inbyggnad, värmemotstånd, effekt, givare och maximal golvtemperatur uppfylls. Följ alltid både golvtillverkarens och Raychems anvisningar.

Ska jag välja T2Blå med eller utan termostat?

Välj paketet med termostat när du vill ha en komplett, samordnad lösning. Välj kabel utan termostat när en kompatibel termostat redan finns projekterad eller ska väljas separat. Installatören ska kontrollera belastning, givare och funktion.

Kan värmekabel läggas direkt i kakelfix?

T2Blue+ ska enligt det aktuella produktbladet inte installeras direkt i kakelfix. Den rekommenderade lösningen är normalt inbyggnad i 15–30 mm avjämningsmassa eller förläggning i ett godkänt Raychem-membransystem.

Är golvvärme energieffektivt?

Energianvändningen påverkas av isolering, värmebehov, golvkonstruktion, installerad effekt, temperatur och styrning. En välisolerad konstruktion och en programmerbar termostat gör det lättare att använda värmen när den behövs. En ytligare, godkänd inbyggnad ger också snabbare reglering än en djupt ingjuten kabel.

Hitta rätt värmekabel hos El-materiel.se

Rätt värmekabel börjar med en korrekt beräknad fri golvyta och en golvkonstruktion som är anpassad för elektrisk golvvärme. T2Blå ger stor flexibilitet i oregelbundna rum och finns i flera längder, medan kabelkit och värmekabelmattor kan vara lämpliga när du vill ha en mer färdigpaketerad lösning.

Utforska vårt sortiment av golvvärme och värmekabel. Ta gärna fram uppgifter om fri golvyta, underlag, golvbeläggning och önskad termostat innan beställning, så blir det enklare att välja rätt produkt tillsammans med elinstallationsföretaget.
