Att välja rätt elkabel handlar framför allt om tre saker: kabeltyp, antal ledare och ledararea i mm². Beteckningar som 3G1,5, 5G2,5 och 5G6 visar just detta.
Här går vi igenom vad beteckningarna betyder, vilka dimensioner som är vanliga och vad du behöver tänka på innan du väljer kabel.
Snabbt svar – så läser du kabeldimensionen
- 3G används ofta i enfasinstallationer.
- 5G används ofta i trefasinstallationer.
- 1,5 mm² är vanligt vid mindre belastningar.
- 2,5 mm² används ofta när belastningen är högre.
- 6 mm² och grövre förekommer ofta vid större matningar och högre belastningar.
Detta är vanliga exempel. Rätt kabeldimension beror alltid på installationens belastning, längd, förläggningssätt och övriga förutsättningar.
Vad betyder 3G1,5 och 5G2,5?
En kabelbeteckning visar både antal ledare och ledarnas area.
3G1,5 betyder:
- 3 = tre ledare
- G = grön/gul skyddsledare ingår
- 1,5 = varje ledare har en area på 1,5 mm²
5G2,5 betyder alltså fem ledare inklusive skyddsledare, där varje ledare har en area på 2,5 mm²
Hur många ledare behöver man?
3G-kabel
3G-kabel används ofta i enfasinstallationer där det behövs fas, neutralledare och skyddsjord.
Vanliga dimensioner är:
- 3G1,5
- 3G2,5
De används bland annat vid belysning, uttag och andra vanliga installationer i bostäder och lokaler.
4G-kabel
4G innehåller fyra ledare inklusive skyddsledare och används i vissa trefasinstallationer där neutralledare inte behövs.
5G-kabel
5G används ofta i trefassystem där installationen behöver tre faser, neutralledare och skyddsledare.
Vanliga dimensioner är exempelvis:
- 5G1,5
- 5G2,5
- 5G6
- 5G10
Det är vanligt vid exempelvis trefasmatningar, värmepumpar, undercentraler och andra installationer med högre belastning.
Vilken mm² ska man välja?
mm² anger ledarens tvärsnittsarea. En grövre ledare har lägre elektriskt motstånd och kan normalt hantera högre belastning än en tunnare ledare.
Rätt dimension kan däremot inte väljas enbart efter säkringens storlek. Även följande påverkar:
- belastning
- kabellängd
- förläggningssätt
- omgivningstemperatur
- spänningsfall
- hur kabeln är skyddad och förlagd
Vanliga kabeldimensioner
| Ledararea | Vanliga användningsområden |
|---|---|
| 1,5 mm² | Belysning och mindre belastningar |
| 2,5 mm² | Uttag och installationer med högre belastning |
| 4–6 mm² | Större laster, kraftmatningar och vissa laddinstallationer |
| 10 mm² och grövre | Kraftigare matningar och installationer med hög belastning |
Tabellen visar vanliga användningsområden och ska inte användas som dimensioneringsunderlag för en specifik installation.
3G1,5 eller 3G2,5 – vad är skillnaden?
Båda kablarna innehåller tre ledare inklusive skyddsledare. Skillnaden är ledararean:
- 3G1,5 – tre ledare med 1,5 mm² area
- 3G2,5 – tre ledare med 2,5 mm² area
3G1,5 används ofta vid lägre belastningar, medan 3G2,5 är vanligt när installationen behöver större belastningsförmåga.
5G1,5 eller 5G2,5?
5G1,5 används ofta vid mindre trefasbelastningar och vissa styrningar, medan 5G2,5 är vanligt när belastningen är högre.
Vid större matningar kan grövre dimensioner som 5G6, 5G10 eller 5G16 vara aktuella.

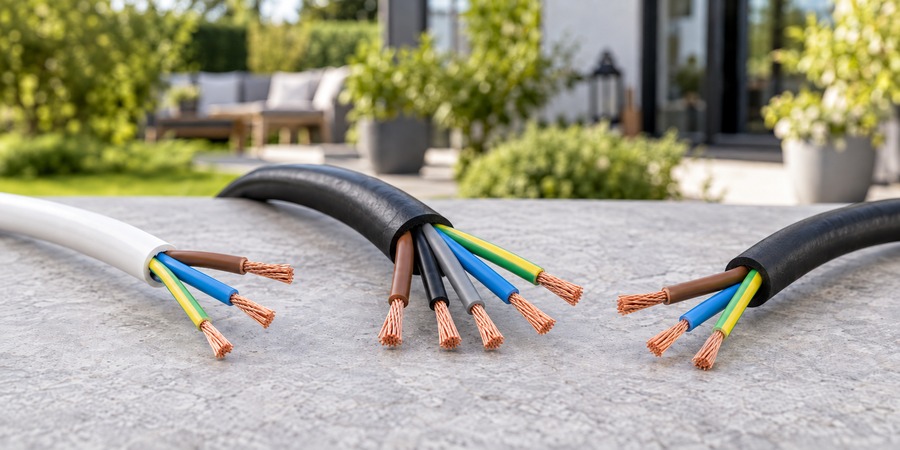

Vilken kabeltyp passar installationen?
Installationskabel
För fasta installationer i bostäder, lokaler och andra byggnader används ofta installationskabel som EXQ och EQLQ.
Se vårt sortiment av installationskabel.
Kraftkabel och jordkabel
Vid större belastningar, grövre matningar och högre effekt används ofta kraftkabel eller jordkabel.
Se vårt sortiment av kraftkabel och jordkabel.
Gummikabel
Gummikabel används när kabeln behöver vara flexibel och tåla rörelse eller mer krävande miljöer.
Det är vanligt vid exempelvis:
- maskiner
- verkstad
- byggarbetsplatser
- pumpar
- flyttbar elektrisk utrustning
Se vårt sortiment av gummikabel.
Hur påverkar kabellängden?
Ju längre kabeln är, desto större blir spänningsfallet.
Vid längre kabelsträckor kan därför en grövre kabel behövas även om belastningen inte är särskilt hög.
Detta är särskilt relevant vid längre dragningar till exempelvis:
- garage
- uthus
- undercentral
- laddbox
- pump
Kabel på löpmeter – beställ den längd du behöver
En stor del av vårt kabelsortiment säljs på löpmeter. Det gör det enklare att beställa den längd som faktiskt behövs till projektet istället för att alltid köpa en hel kabelrulle.
Det passar både mindre installationer där bara några meter behövs och längre dragningar till exempelvis garage, undercentral eller annan matning.
Hos oss finns bland annat installationskabel, kraftkabel, jordkabel och gummikabel på löpmeter.
Se hela vårt sortiment av kablar.
Vanliga frågor om kabeldimension
Vad betyder G i 3G1,5?
G betyder att kabeln innehåller en grön/gul skyddsledare.

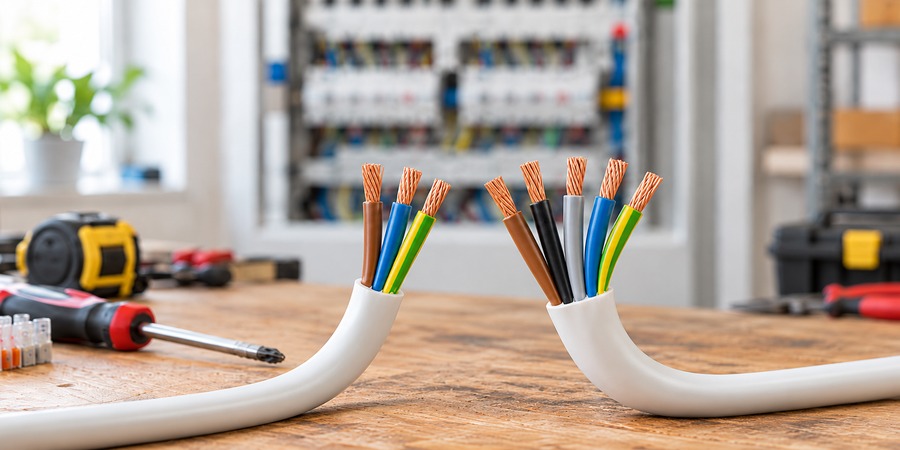

Vad är skillnaden mellan 3G och 5G?
3G innehåller tre ledare inklusive skyddsledare och används ofta i enfasinstallationer. 5G innehåller fem ledare inklusive skyddsledare och används ofta i trefasinstallationer där neutralledare behövs.
Är 2,5 mm² alltid bättre än 1,5 mm²?
Nej. En grövre kabel kan hantera högre belastning, men rätt dimension beror på installationens faktiska behov.
Vilken kabel används till trefas?
5G-kabel är vanligt i trefasinstallationer där tre faser, neutralledare och skyddsledare behövs.
Kan man köpa kabel på löpmeter?
Ja. Många kablar i vårt sortiment säljs på löpmeter, bland annat installationskabel, kraftkabel, jordkabel och gummikabel.
Sammanfattning
När du väljer kabel behöver du kontrollera tre saker:
- Kabeltyp – exempelvis installationskabel, kraftkabel eller gummikabel
- Antal ledare – exempelvis 3G eller 5G
- Ledararea – exempelvis 1,5, 2,5 eller 6 mm²
3G används ofta vid enfasinstallationer medan 5G är vanligt vid trefas. Grövre ledararea används normalt när belastningen ökar eller när längre kabelsträckor kräver det.
Du hittar hela vårt sortiment under kablar.
Viktigt: Rätt kabeldimension ska alltid bedömas utifrån den faktiska installationen. Fast elinstallation ska utföras enligt gällande regler och av registrerat elinstallationsföretag när arbetet omfattas av sådana krav.
