ABB AUS15.12 Renoveringsdosa Ø70 mm

ABB AUS15.12 är en halogenfri renoveringsdosa för eftermontage i skivväggar med en tjocklek på 10–17 mm. Dosan monteras framifrån i ett Ø70 mm hål och har fjädrande fästbyglar med stora stödytor för stabil infästning i skivmaterialet.

Konstruktionen gör AUS15.12 särskilt lämplig vid renovering och komplettering av befintliga installationer där en ny apparatdosa behöver monteras utan åtkomst från väggens baksida. För håltagning används dosborr AT1.

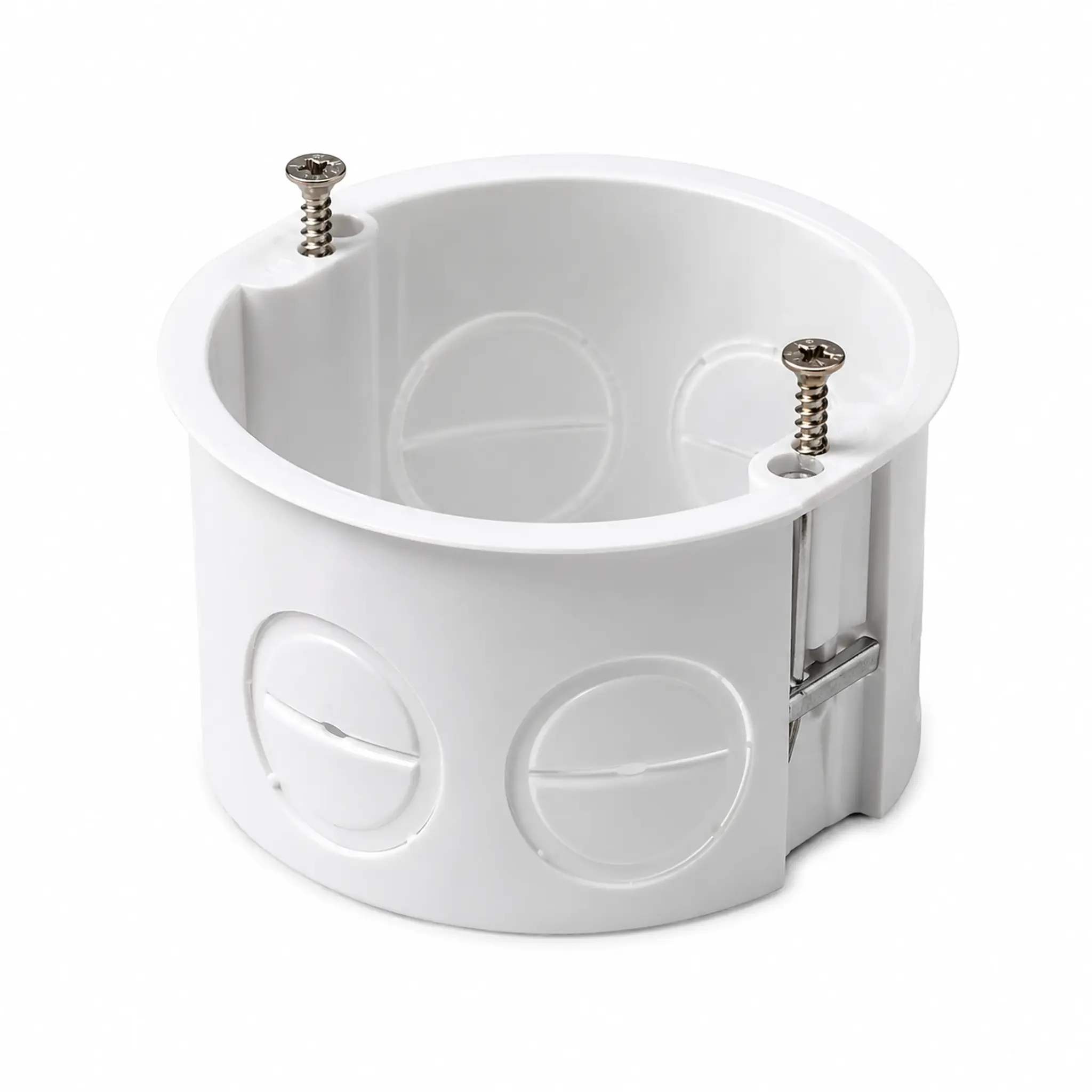

ABB AUS15.12 renoveringsdosa för skivvägg

Dosan har fyra kabelgenomföringar i botten med dragavlastning samt fyra utbrytningsöppningar på sidorna. Sidoutbrytningarna kan kompletteras med stuts AN9.20 eller ANK14.20 för anpassning till installationen.

Flera AUS15.12 kan monteras tillsammans med c/c 71 mm med hjälp av kopplingsstycke AS28. Kopplingsstycket har även en kanal som möjliggör ledningsdragning mellan sammanbyggda dosor.

Fördelar med ABB AUS15.12

• Renoveringsdosa för eftermontage i skivvägg
• För skivtjocklek 10–17 mm
• Monteras framifrån i Ø70 mm hål
• Fjädrande fästbyglar med stora stödytor
• 4 kabelgenomföringar i botten med dragavlastning
• 4 sidoutbrytningar för kompletterande stutsar
• Kopplingsbar för montage av flera dosor
• c/c 71 mm vid sammanbyggnad med AS28
• Halogenfri konstruktion
• Glödtrådstestad vid 850 °C

Anslutningar och tillbehör

• Kabelgenomföringar: 4 st i botten med dragavlastning
• Sidoutbrytningar: 4 st
• Kompatibla stutsar: AN9.20 och ANK14.20
• Kopplingsstycke för sammanbyggnad: AS28
• Centrumavstånd vid sammanbyggnad: c/c 71 mm
• Rekommenderad dosborr: AT1, Ø70 mm

Teknisk information

• Varumärke: ABB
• Modell: AUS15.12
• Produkttyp: Renoveringsdosa / apparatdosa
• Montage: Infällt eftermontage
• Form: Rund
• Monteringshål: Ø70 mm
• Diameter: 71 mm
• Bredd: 71 mm
• Längd: 71 mm
• Djup: 71 mm
• Invändigt djup: 41 mm
• Skivtjocklek: 10–17 mm
• Lämplig kabeldiameter: 8–13 mm
• Apparatfastsättning: Skruv
• Antal apparatinsatser: 1
• Kopplingsbar: Ja
• Ingång bakifrån: Ja
• Material: Plast
• Halogenfri: Ja
• Färg: Vit

Material och säkerhet

ABB AUS15.12 är tillverkad i halogenfritt material och glödtrådstestad vid 850 °C enligt IEC/EN 60670:2005. Konstruktionen är framtagen för stabil infästning vid eftermontage i skivvägg.

Användningsområden

ABB AUS15.12 passar för renovering, ombyggnad och komplettering av elinstallationer i befintliga skivväggar. Dosan kan användas för exempelvis strömställare, vägguttag, dimrar och andra infällda apparater där en apparatdosa behöver monteras i efterhand.
