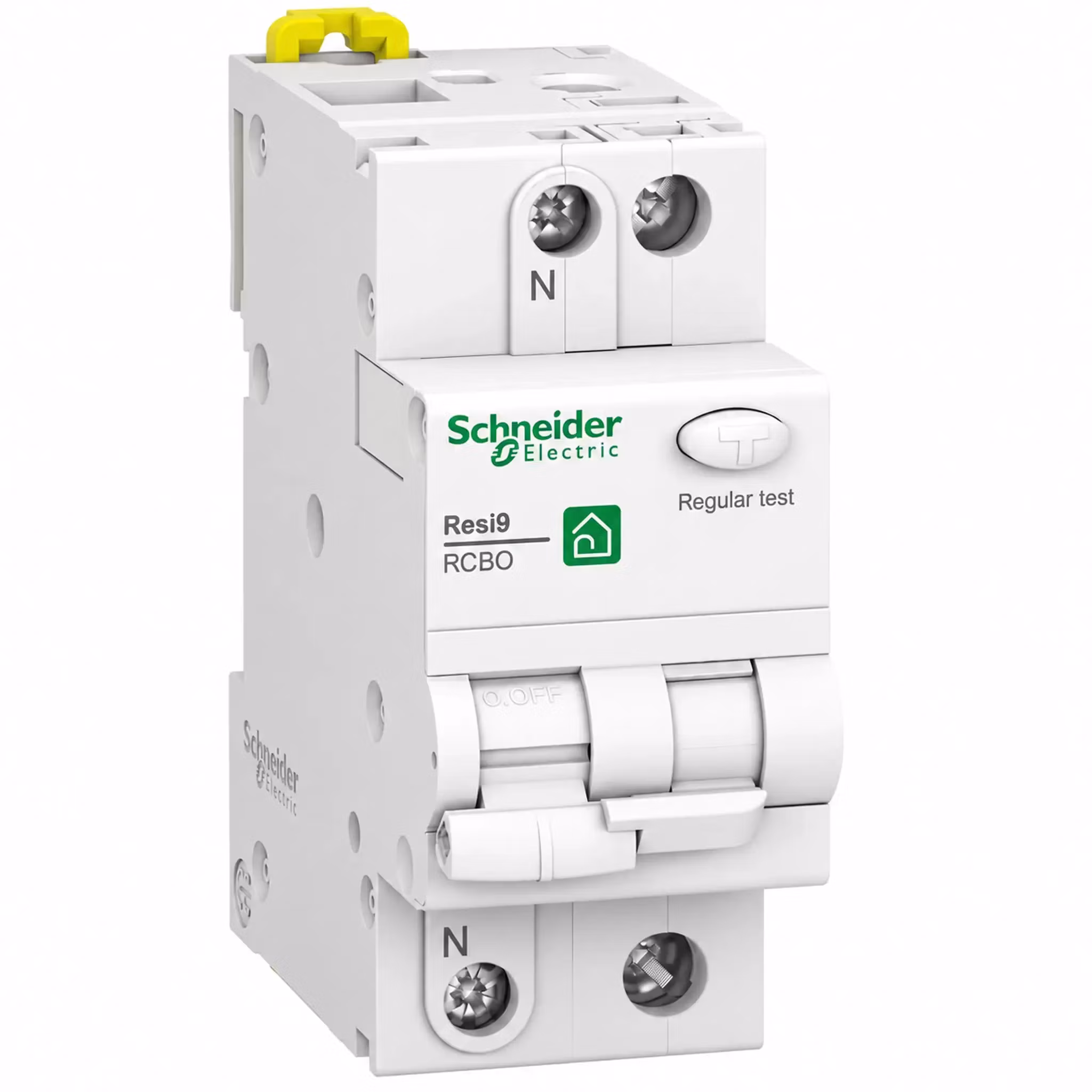

Schneider Resi9 Personskyddsbrytare 1P+N 10A 30mA Typ A

Schneider Resi9 Personskyddsbrytare 1P+N 10A 30mA Typ A

Schneider Electric Resi9 XB är en personskyddsbrytare, även kallad personskyddsautomat eller RCBO, som kombinerar jordfelsbrytare och överströmsskydd i samma enhet. Modellen är utförd som 1P+N med 10A märkström, C-karakteristik och 30mA jordfelsskydd Typ A.

Personskyddsbrytaren skyddar den anslutna kretsen mot jordfel, överlast och kortslutning. Med 6kA brytförmåga och montage på DIN-skena är den anpassad för elcentraler i bostäder och mindre kommersiella installationer.

Produktinformation

• Tillverkare: Schneider Electric
• Serie: Resi9 XB
• Produkttyp: Personskyddsbrytare / RCBO
• Märkström: 10A
• Antal poler: 1P+N
• Utlösningskarakteristik: C
• Märkutlösningsström: 30mA
• Jordfelsskydd: Typ A
• Brytförmåga: 6kA
• Märkspänning: 230V AC
• Frekvens: 50/60Hz
• Montage: DIN-skena
• Bredd: 36 mm / 2 moduler
• Mått: 36 × 74 × 90 mm
• Kapslingsklass: IP20, IP40 monterad i normkapsling
• Färg: Vit, RAL 9003
• Standard: EN/IEC 61009

Kombinerat jordfels- och överströmsskydd

Resi9-personskyddsbrytaren kombinerar jordfelsskydd med skydd mot överlast och kortslutning. Den kan därför användas när en enskild grupp ska ha ett komplett skydd i samma komponent, exempelvis för belysning, värmekretsar och andra lämpliga grupper.
