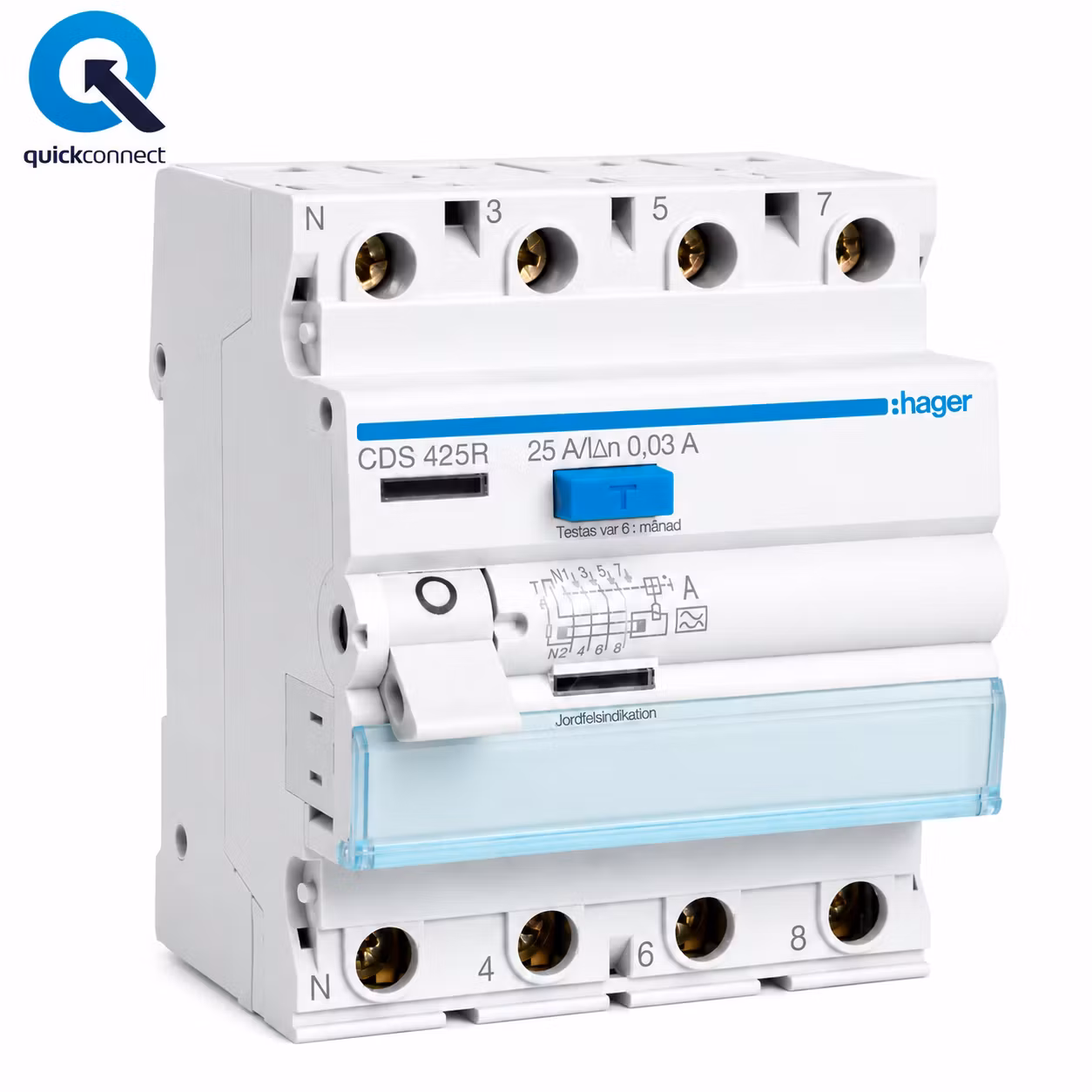

Hager Jordfelsbrytare 4-polig QuickConnect Typ A 30 mA 25A

Hager Jordfelsbrytare 4-polig QuickConnect Typ A 30 mA 25A

Hager Jordfelsbrytare 4-polig QuickConnect Typ A 30 mA 25A är framtagen för professionella elinstallationer där hög säkerhet, snabb installation och lång driftsäkerhet står i fokus. Med Hagers innovativa QuickConnect-system minskas installationstiden samtidigt som ett tillförlitligt skydd mot jordfel säkerställs. Jordfelsbrytaren skyddar människor, djur och egendom genom att snabbt bryta strömmen vid felströmmar och bidrar till en säkrare elanläggning.

Den 4-poliga konstruktionen gör modellen idealisk för trefasinstallationer i villor, flerbostadshus, kommersiella fastigheter, lantbruk och industri. Tack vare Typ A känner jordfelsbrytaren av både sinusformade växelströmsfel och pulserande likströmsfel, vilket gör den anpassad för moderna installationer med elektronik såsom LED-belysning, dimrar, värmepumpar, fläktar, switchade nätaggregat och motorstyrningar.

QuickConnect – snabbare installation och enklare service

QuickConnect är Hagers egen snabbanslutning som utvecklats för att förenkla arbetet i elcentralen. Till skillnad från traditionella skruvanslutningar kan fasskenan monteras efter att ledarna anslutits, vilket ger större flexibilitet och effektiviserar installationen.

QuickConnect kräver dessutom ingen efterdragning av anslutningarna, vilket sparar tid både vid installation och framtida service. Om en komponent behöver bytas ut kan den demonteras utan att övriga moduler i centralen påverkas, vilket gör systemet särskilt uppskattat av professionella installatörer.

Effektivt personskydd med Typ A och 30 mA

Jordfelsbrytaren har en märkutlösningsström på 30 mA, vilket är den nivå som normalt används för personskydd. Den övervakar kontinuerligt anläggningen och bryter strömmen inom bråkdelar av en sekund om ett jordfel uppstår.

Typ A innebär att jordfelsbrytaren skyddar mot både växelströmsfel och pulserande likströmsfel. Därför rekommenderas Typ A i moderna elanläggningar där elektronisk utrustning förekommer.

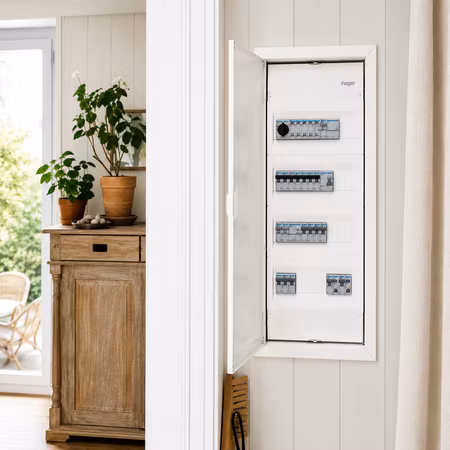

Konstruerad för moderna elcentraler

Hager CDS425R är utvecklad för att ge en säker och överskådlig installation. Ingångssidan har dubbla anslutningsmöjligheter med QuickConnect för 10–16 mm² gaffelfasskena samt kabelanslutning för mjukledare upp till 25 mm².

Det transparenta märkfältet gör gruppmärkningen enkel och ger en professionell finish i elcentralen. Märkningen kan enkelt tas fram med Hagers Semilog-program.

Skillnaden mellan QuickConnect och skruvanslutning

Jämfört med Hagers traditionella CDA-serie med skruvanslutning erbjuder QuickConnect en snabbare installationsprocess och förenklar framtida underhåll. Eftersom anslutningen inte kräver efterdragning och fasskenan kan monteras i ett senare steg blir arbetet mer effektivt, särskilt vid större elcentraler eller återkommande installationer.

Fördelar

• QuickConnect med snabb och säker anslutning.
• Ingen efterdragning behövs.
• 4-polig jordfelsbrytare för trefasinstallationer.
• Typ A för AC- och pulserande DC-felströmmar.
• 30 mA personskydd.
• 25 A märkström.
• Snabb montering på DIN-skena.
• Dubbla anslutningsmöjligheter.
• Transparent märkfält.
• Kan kompletteras med hjälpkontakter.
• Skyddsklass IP20.
• Byggvarubedömningen – Accepteras.

Teknisk specifikation

Vanliga frågor

Vad är QuickConnect?

QuickConnect är Hagers snabbanslutningssystem som förenklar installationen i elcentralen. Systemet minskar monteringstiden och kräver ingen efterdragning av anslutningarna.

Vad är skillnaden mellan Typ A och Typ AC?

Typ A känner av både vanliga växelströmsfel och pulserande likströmsfel från modern elektronisk utrustning. Därför är Typ A det vanligaste valet i nya elinstallationer.

Vad är skillnaden mellan CDS425R och CDA425R?

Båda modellerna erbjuder samma höga skyddsnivå och tekniska funktion. Skillnaden är att CDS425R använder Hagers QuickConnect-system för snabbanslutning, medan CDA425R har traditionell skruvanslutning.

När passar en 4-polig jordfelsbrytare?

En 4-polig jordfelsbrytare används främst i trefasinstallationer där samtliga faser och neutralledaren ska övervakas och skyddas.

Därför ska du välja Hager

Hager är en av Europas ledande tillverkare av produkter för elinstallation och används dagligen av professionella elektriker. Jordfelsbrytare i QuickConnect-serien kombinerar hög säkerhet, genomtänkta installationslösningar och lång livslängd, vilket gör dem till ett utmärkt val för både nyinstallation och uppgradering av befintliga elcentraler.
