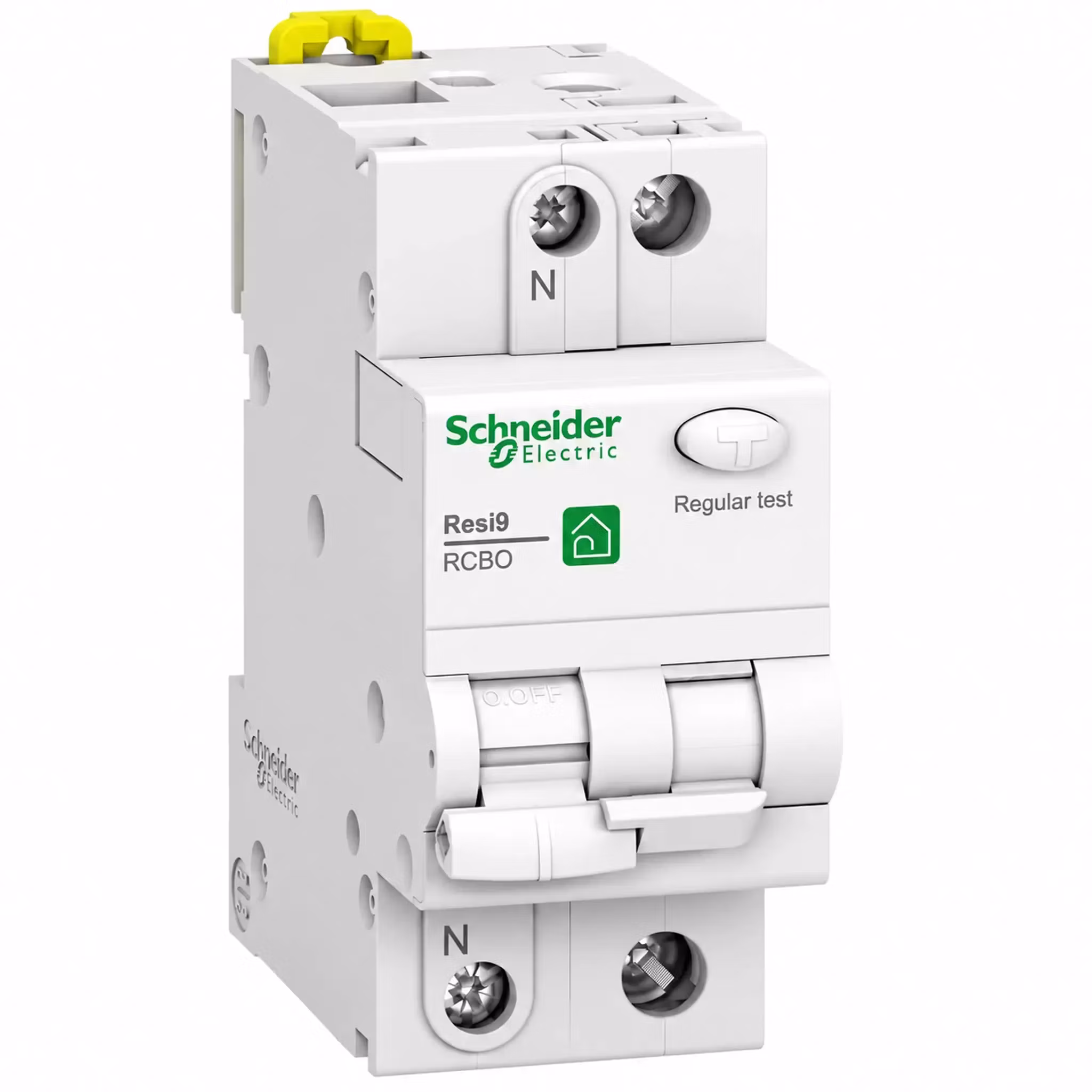

Schneider Resi9 Personskyddsbrytare 1P+N 13A 30mA Typ A

Schneider Resi9 Personskyddsbrytare 1P+N 13A 30mA Typ A

Schneider Electric Resi9 XB är en personskyddsbrytare, även kallad personskyddsautomat eller RCBO, som kombinerar jordfelsbrytare och överströmsskydd i samma enhet. Modellen är utförd som 1P+N med 13A märkström, C-karakteristik och 30mA jordfelsskydd Typ A.

Personskyddsbrytaren skyddar den anslutna kretsen mot jordfel, överlast och kortslutning. Med 6kA brytförmåga och montage på DIN-skena är den anpassad för elcentraler i bostäder och mindre kommersiella installationer.

Produktinformation

• Tillverkare: Schneider Electric
• Serie: Resi9 XB
• Produkttyp: Personskyddsbrytare / RCBO
• Märkström: 13A
• Antal poler: 1P+N
• Utlösningskarakteristik: C
• Märkutlösningsström: 30mA
• Jordfelsskydd: Typ A
• Brytförmåga: 6kA
• Märkspänning: 230V AC
• Frekvens: 50/60Hz
• Anslutningsbar ledararea, entrådig: 1–25 mm²
• Anslutningsbar ledararea, mångtrådig: 1–16 mm²
• Montage: DIN-skena
• Bredd: 2 moduler
• Inbyggnadsdjup: 44 mm
• Kapslingsklass: IP20
• Standard: EN/IEC 61009

Kombinerat skydd för enskilda grupper

Resi9-personskyddsbrytaren ger både jordfelsskydd och skydd mot överlast och kortslutning i samma komponent. Den passar därför bra när en enskild grupp ska ha ett komplett skydd, exempelvis för belysning, värmekretsar och andra lämpliga laster.
